QUICK CLAMP ASSY(HOOK TYPE 1) экскаватора гусеничного Hyundai R80-7A
QUICK CLAMP ASSY(HOOK TYPE 1) экскаватора гусеничного Hyundai R80-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3530
Наименование:QUICK CLAMP ASSY(HOOK TYPE 1)
Версия:

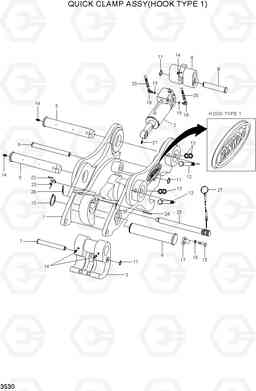

QUICK CLAMP ASSY(HOOK TYPE 1) R80-7A
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
* | 31N1-95510 | QUICK CLAMP ASSY | 1 |
HOOK TYPE 1
|
|
1 | XKBP-00167 | BODY ASSY | 1 | ||
10 | XKBP-00176 | Кольцо стопорное | 1 | ||
11 | XKBP-00156 | Кольцо стопорное | 3 | ||
12 | XKBP-00177 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
13 | XKBP-00014 | Гайка | 4 | ||
14 | XKBP-00015 | Масленка | 4 | ||
15 | XKBP-00100 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
16 | XKBP-00101 | Шайба пружинная | 2 | ||
17 | XKBP-00098 | заглушка | 1 | ||
18 | XKBP-00018 | Колено 90 | 2 | ||
19 | XKBP-00019 | Кольцо уплотнительное (О-кольцо) | 2 | ||
2 | XKBP-00168 | цилиндр Ass'y | 1 | ||
20 | XKBP-00178 | шланг в сборе 0x0 | 2 | ||
21 | XKBP-00024 | Масленка | 1 | ||
22 | XKBP-00023 | Стопор | 1 | ||
23 | XKBP-00021 | Пружина | 1 | ||
24 | XKBP-00162 | Палец | 1 | ||
25 | XKBP-00180 | Стопор пальца | 1 | ||
26 | XKBP-00026 | контактный оснастки | 1 | ||
27 | XKBP-00181 | WIRE ASSY | 1 | ||
3 | XKBP-00169 | крюк в сборе | 1 | ||
4 | XKBP-00170 | замок в сборе | 1 | ||
5 | XKBP-00171 | контактный кронштейн | 2 | ||
6 | XKBP-00172 | контактный крюк | 1 | ||
7 | XKBP-00173 | шарнирным | 1 | ||
8 | XKBP-00174 | шарнирным | 1 | ||
9 | XKBP-00175 | фиксатор | 1 |
