Гидроцилиндр стрелы с клапаном экскаватора гусеничного Hyundai R80-7A
Гидроцилиндр стрелы с клапаном экскаватора гусеничного Hyundai R80-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4505
Наименование:BOOM CYLINDER WITH VALVE
Версия:2008. 6.30 REV.8F

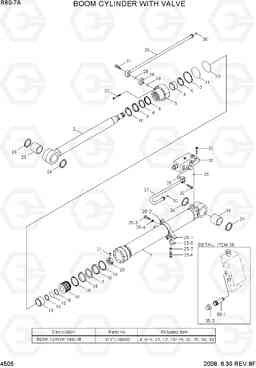

BOOM CYLINDER WITH VALVE R80-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31N1-51240 | BOOB CYLINDER ASSY VLV | 1 | ||
| *-1 | 31Y1-25270 | цилиндр югу сборе | 1 |
W/O PIPE
|
|
| 1 | 31Y1-25280 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-084000 | Кольцо стопорное | 1 | ||
| 13 | 31YC-29280 | Кольцо | 1 | ||
| 2 | 31Y1-25330 | ROD ASS'Y | 1 | ||
| 20 | 31Y1-25380 | Гайка | 1 | ||
| 21 | S114-080164 | Комплект винтов | 1 | ||
| 22 | S109-160754 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 23 | 31YC-11635 | Втулка поршневого пальца | 1 | ||
| 25 | 31Y1-25390 | Стяжной хомут | 1 | ||
| 25-1 | H015-16100 | Хомут | 1 | ||
| 25-2 | H015-16400 | Хомут | 1 | ||
| 25-3 | 5011-21007 | Болт | 2 | ||
| 25-4 | 5213-10000 | Шайба пружинная | 2 | ||
| 25-5 | H015-16500 | Зажим | 2 | ||
| 25-6 | 5011-21008 | Болт | 2 | ||
| 25-7 | 5213-10000 | Шайба пружинная | 2 | ||
| 26 | 31Y1-25400 | Трубка в сборе - R | 1 | ||
| 27 | 31Y1-28570 | PIPE ASSY-BV | 1 | ||
| 28 | 31Y1-25420 | Фланец | 1 | ||
| 3 | 31Y1-25360 | Сальник | 1 | ||
| 31 | S107-080554 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 32 | S107-080404 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 34 | 31Y1-27180 | Втулка поршневого пальца | 1 | ||
| 35 | 31NA-90550 | Клапан | 1 | ||
| 35-1 | DRV-100A | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 35-2 | DCP-001A | CAP | 1 | ||
| 35-3 | AS568 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 | ||
| 5 | Y191-076000 | Кольцо стопорное | 1 | ||
| K | 31Y1-28600 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | S632-110004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | S642-110003 | Кольцо | 1 | ||
| K15 | S632-050004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K16 | S642-050003 | Кольцо | 2 | ||
| K17 | Y430-115000 | RING-GLYD | 1 | ||
| K18 | Y310-115000 | Кольцо изнашиваемое | 2 | ||
| K19 | Y440-115000 | Пыльник | 2 | ||
| K24 | Y010-065080 | Кольцо | 4 | ||
| K29 | Y171-015004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| K30 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K33 | S632-115004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K4 | S732-070030 | Втулка | 1 | ||
| K6 | Y200-070011 | SEAL-ROD | 1 | ||
| K8 | Y240-070013 | Кольцевой буфер | 1 | ||
| K9 | Y110-070011 | стеклоочиститель пыли | 1 | ||
| N14 | @ | PISTON | 1 |
