Радиатор в сборе (#0010-) экскаватора гусеничного Hyundai R800-7A FS
Радиатор в сборе (#0010-) экскаватора гусеничного Hyundai R800-7A FS со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1051
Наименование:RADIATOR ASSY(#0010-)
Версия:2014. 9.30 REV.14J

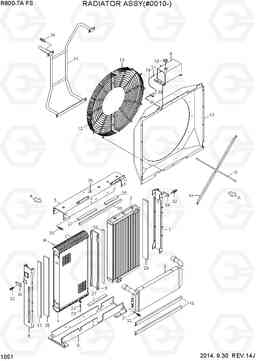

RADIATOR ASSY(#0010-) R800-7A FS
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 11QD-40102 | RADIATOR TOTAL ASSY | 1 |
NOT USED
|
|
| * | 11QD-40103 | RADIATOR TOTAL ASSY | 1 | ||
| 1 | 11QD-40110 | Радиатор | 1 | ||
| 10 | 11QD-40460 | Кожух в сборе | 1 | ||
| 11 | 11QD-40470 | MOTOR MOUNTING ASSY | 1 | ||
| 12 | 11QD-40480 | FAN GUARD ASSY-UPPER | 1 | ||
| 13 | 11QD-40490 | FAN GUARD ASSY-LOWER | 1 | ||
| 14 | 11QD-40500 | CROSS BAR-A | 1 | ||
| 15 | 11QD-40510 | CROSS BAR-B | 1 | ||
| 16 | 11QD-40520 | CONDENSOR BAR | 2 | ||
| 17 | AC100366 | Изолятор 5row | 4 | ||
| 18 | 11N4-49480 | CAP | 1 | ||
| 19 | 11QD-40530 | HOSE ASSY-OVER FLOW | 1 | ||
| 2 | 11QD-40120 | Масляный радиатор | 1 | ||
| 20 | 11QD-40540 | Сливной шланг | 1 | ||
| 21 | AC100734 | хомут | 2 | ||
| 22 | AC101458 | хомут | 1 | ||
| 23 | S037-102566 | Болт | 80 | ||
| 24 | S037-103066 | Болт барашек / шестигранная шайба | 8 | ||
| 3 | 11QD-40130 | CHARGE AIR COOLER | 1 | ||
| 30 | S037-082066 | Болт | 1 | ||
| 32 | S037-105066 | Болт барашек / шестигранная шайба | 8 | ||
| 4 | 11QD-40140 | SURGE TANK | 1 |
NOT USED
|
|
| 4 | 11QD-40141 | SURGE TANK | 1 | ||
| 5 | 11QD-40410 | SUPPORT ASSY-TOP | 1 | ||
| 6 | 11QD-40420 | SUPPORT ASSY-BOTTOM | 1 | ||
| 7 | 11QD-40430 | SUPPORT ASSY-LEFT | 1 | ||
| 8 | 11QD-40440 | SUPPORT ASSY-RIGHT | 1 | ||
| 9 | 11QD-40450 | SUPPORT ASSY-MIDDLE | 1 |
