ARM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R800-7A FS

ARM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R800-7A FS со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:3570

Наименование:ARM SAFETY LOCK SYSTEM

Версия:

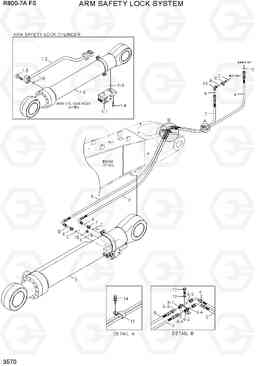

ARM SAFETY LOCK SYSTEM R800-7A FS

Поз.	Код	Наименование	Кол	Прим.
1	31ND-54031	ARM CYL-SAFETY LOCK	1
1-0	@	ARM CYL SUB ASSY	1	SEE 4190, *-1
1-1	31ND-55031	замок предохранительный клапан	1
1-1-1	DRV-100A	Клапан предохранительный (разгрузочный, сброса давления)	1	NOT SHOWN
1-1-2	AS568-6	Ремкомплект / комплект уплотнений (ремкомплект)	1	NOT SHOWN
1-2	XKCD-01840	Трубка в сборе	1
1-3	XKCD-00683	Кольцо уплотнительное (О-кольцо)	1
1-4	XKCD-00469	Болт с шестигранной головкой (под шестигранник)	4
1-5	XKCD-00578	Болт с шестигранной головкой (под шестигранник)	8
1-6	XKCD-00683	Кольцо уплотнительное (О-кольцо)	1
10	X850-515100	Колено 90 поворотный, ORFS	1
11	31L7-10250	Зажим трубки, Ins одного	1
12	S017-16030D	Болт с шестигранной головкой (под шестигранник)	1
13	S411-160006	Шайба пружинная	1
14	S037-101516	Болт	1
15	P220-110102	Заглушка	1
2	P933-042042	Рукав высокого давления (РВД)	1
3	P933-042033	Шланг в сборе	1
4	P933-062066	Рукав высокого давления (РВД)	1
5	P933-062032	Шланг в сборе	1
6	31N6-90660	termianl безопасности ВВЛ	1
6-1	X540-120002	Разъем ORFS	1
6-2	X540-120001	Разъем ORFS	1
6-3	S621-012001	Кольцо уплотнительное (О-кольцо)	2
6-4	S621-011001	Кольцо уплотнительное (О-кольцо)	2
7	X500-110011	Разъем	1
8	X500-110001	Разъем	1
9	X820-045151	Тройник	1
A	S621-011001	Кольцо уплотнительное (О-кольцо)	2
B	S621-012001	Кольцо уплотнительное (О-кольцо)	2
C	S631-011004	Кольцо уплотнительное (О-кольцо)	4
