Редуктор хода (Тип 2) экскаватора гусеничного Hyundai R800-7A FS
Редуктор хода (Тип 2) экскаватора гусеничного Hyundai R800-7A FS со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4175
Наименование:TRAVEL REDUCTION GEAR(TYPE 2)
Версия:2013.12.31 REV.13M

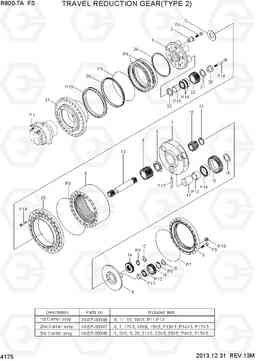

TRAVEL REDUCTION GEAR(TYPE 2) R800-7A FS
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| *-2 | 31ND-40070 | REDUCTION UNIT | 1 |
SEE 4150
|
|
| 1 | XKDF-00001 | CARRIER-3RD | 1 | ||
| 10 | XKDF-00010 | Солнечная (центральная / планетарная) шестерня №2 | 1 | ||
| 11 | XKDF-00011 | RING-THRUST,1ST | 1 | ||
| 12 | XKDF-00012 | Шайба упорная | 1 | ||
| 13 | XKDF-00013 | SHAFT-INPUT PINION | 1 | ||
| 14 | XKDF-00014 | Солнечная (центральная / планетарная) шестерня №1 | 1 | ||
| 15 | XKDF-00015 | PLATE-THRUST,1ST | 3 | ||
| 16 | XKDF-00016 | Шестерня планетарная (сателлит) 1 ступени | 3 | ||
| 17 | XKDF-00017 | PIN-CARRIER,2ND | 3 | ||
| 18 | XKDF-00018 | PLATE-THRUST,2ND | 6 | ||
| 19 | XKDF-00019 | Шестерня планетарная (сателлит) 2 ступени | 3 | ||
| 2 | XKDF-00002 | PIN-HOLDING | 5 | ||
| 20 | XKDF-00020 | PLATE-CARRIER,3RD | 1 | ||
| 21 | XKDF-00021 | PLATE THRUST,3RD | 5 | ||
| 22 | XKDF-00022 | Шестерня планетарная (сателлит) 3 ступени | 5 | ||
| 23 | XKDF-00023 | PLATE-THRUST,3RD(L) | 5 | ||
| 24 | XKDF-00024 | PIECE-DISTANCE | 1 | ||
| 25 | XKDF-00025 | Ступица | 1 | ||
| 26 | XKDF-00026 | RING-SEAL | 1 | ||
| 27 | XKDF-00027 | SPINDLE | 1 | ||
| 3 | XKDF-00003 | RING-THRUST,3RD | 1 | ||
| 4 | XKDF-00004 | Солнечная (центральная / планетарная) шестерня №3 | 1 | ||
| 5 | XKDF-00005 | Шестерня коронная (кольцевая, планетарная) | 1 | ||
| 6 | XKDF-00006 | RING-THRUST,2RD | 1 | ||
| 7 | XKDF-00007 | CARRIER-2ND | 1 | ||
| 8 | XKDF-00008 | CARRIER-1ST | 1 | ||
| 9 | XKDF-00009 | Крышка | 1 | ||
| P1 | XKDF-00028 | Болт барашек | 4 | ||
| P10 | XKDF-00036 | Плавающее уплотнение (сальник) | 1 |
1 SET
|
|
| P11 | XKDF-00037 | RING-INNER,NO1 | 3 | ||
| P12 | XKDF-00038 | Подшипник | 3 | ||
| P13 | XKDF-00039 | RING-INNER,NO2 | 3 | ||
| P14 | XKDF-00040 | Подшипник | 13 | ||
| P15 | XKDF-00041 | RING-INNER,NO3 | 5 | ||
| P16 | XKDF-00042 | Болт барашек | 5 | ||
| P17 | XKDF-00043 | Палец | 3 | ||
| P18 | XKDF-00044 | PLUG-SOCKET | 3 | ||
| P19 | XKDF-00045 | Болт барашек | 24 | ||
| P3 | XKDF-00029 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| P4 | XKDF-00030 | Болт барашек | 5 | ||
| P5 | XKDF-00031 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| P6 | XKDF-00032 | Подшипник | 2 | ||
| P7 | XKDF-00033 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| P8 | XKDF-00034 | Болт барашек | 21 | ||
| P9 | XKDF-00035 | Кольцо стопорное | 4 | ||
| S | XKDF-00046 | Водило в сборе 1 (первая передача) | 1 |
SEE ILLUST
|
|
| S | XKDF-00047 | Водило в сборе 2 (вторая передача) | 1 |
SEE ILLUST
|
|
| S | XKDF-00048 | Водило в сборе 3 (третья передача) | 1 |
SEE ILLUST
|
