CONSOLE BOX(1/2, LH) экскаватора гусеничного Hyundai R800-7A FS

Код подсистемы:6100

Наименование:CONSOLE BOX(1/2, LH)

Версия:

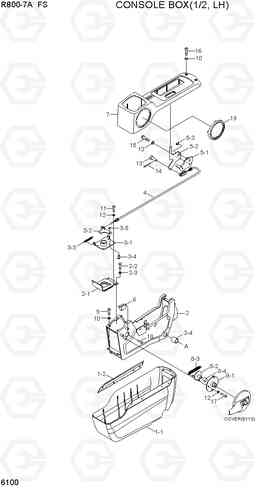

CONSOLE BOX(1/2, LH) R800-7A FS

Поз.	Код	Наименование	Кол	Прим.
*	73N6-21010	CONSOLE BOX ASSY(LH)	1
1	73N6-21020	COVER-C/LOW ASSY	1
1-1	73N6-20160	CONSOLE BOX-LOW	1
1-2	73N6-20230	PANEL-CONSOLE DECO	1
10	S403-05200B	Плоская шайба	8
11	S161-060136	Болт	4
12	S403-06200B	Плоская шайба	9
13	S491-060156	Палец	1
14	S461-080202	Палец	1
15	S161-060166	Винт с крестообразным шлицем	2
16	S161-050166	Болт	4
17	S175-060162	Винт (торцевой ключ)	3
18	S161-030162	Винт с крестообразным шлицем	2
19	73N6-20200	RING-SAFETY LEVER	1
2	73N6-21030	FRAME-C/BOX(LH)	1
2-1	71N4-21320	PLATE-TILT	1
2-2	S015-060146	Болт с шестигранной головкой (под шестигранник)	4
2-3	S403-06200B	Плоская шайба	4
2-4	S731-020025	Втулка	2
3	71N4-20090	TILT CATCH ASSY	1
3-1	71N4-21420	TILT CATCH-LOW	1
3-2	71N4-21450	TILT CATCH-UP	1
3-3	71N6-21460	Пружина	1
3-4	71N6-21470	Палец	1
3-5	P560-090002	стопорное кольцо электронной типа	1
4	71N6-20100	потяните кабель	1
5	71N4-20120	TILT LEVER ASSY	1
5-1	71N4-21480	BRACKET-LOW	1
5-2	71N6-21510	скобки до	1
5-3	P560-100006	стопорное кольцо электронной типа	1
6	21N8-20300	Переключатель микро	1
7	73N6-20140	CONSOLE BOX UP-LH	1
8	71N6-20141	Безопасность кронштейн в сборе	1
8-1	71N6-21521	Кронштейн низкой	1
8-2	71N6-21560	скобки до	1
8-3	71N6-21610	Пружина	1
8-4	S731-020010	Втулка	1
9	S015-050206	Болт с шестигранной головкой (под шестигранник)	4
