Установка двигателя экскаватора гусеничного Hyundai R800LC-9
Установка двигателя экскаватора гусеничного Hyundai R800LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1010
Наименование:ENGINE MOUNTING
Версия:2013. 10.31 REV.13K

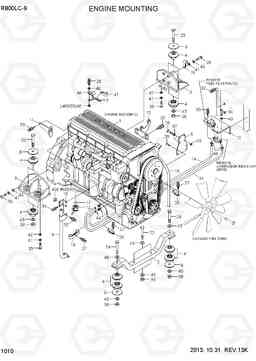

ENGINE MOUNTING R800LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 11ND-01010 | Двигатель в сборе | 1 | ||
| 1 | 11ND-02010 | Двигатель в сборе | 1 |
TPEM+EU ONLY
|
|
| 10 | 11ND-00270 | Кронштейн | 1 | ||
| 11 | 11ND-00300 | Кронштейн | 1 | ||
| 12 | 11ND-00291 | сливной клапан англ масло | 1 | ||
| 13 | 11ND-00332 | Кронштейн | 1 | ||
| 14 | 11ND-00360 | Шланг | 2 | ||
| 15 | 11ND-00371 | опорный кронштейн | 1 | ||
| 16 | 11E6-92070 | Шланг | 1 | ||
| 17 | Y161-024001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 18 | 31L7-10210 | модули зажим для труб | 1 | ||
| 19 | 31L7-10230 | зажим | 2 | ||
| 2 | 11ND-00032 | вешалка ва | 1 | ||
| 20 | 31L7-10270 | Зажим трубки | 2 | ||
| 21 | P090-100602 | Соединитель | 2 | ||
| 22 | S017-20115D | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 23 | S017-24210D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 24 | S017-24240D | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 25 | S035-082526 | Болт | 8 | ||
| 25 | S035-082526 | Болт | 6 | ||
| 26 | S035-083026 | Болт | 2 | ||
| 27 | S037-102026 | Болт | 3 | ||
| 28 | S037-102526 | Болт | 4 | ||
| 28 | S037-102526 | Болт | 6 | ||
| 29 | S037-102556 | Болт | 4 | ||
| 3 | 11ND-00132 | Кронштейн двигателя MTG | 1 | ||
| 30 | S037-105026 | Болт | 4 | ||
| 31 | S037-122526 | Болт | 2 | ||
| 32 | S037-123026 | Болт | 4 | ||
| 33 | S037-123526 | Болт | 3 | ||
| 34 | S087-060326 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 35 | S087-100286 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 36 | S087-100566 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 37 | S403-08100B | Плоская шайба | 2 | ||
| 38 | S205-24100B | Гайка | 6 | ||
| 39 | S205-20100B | Гайка | 2 | ||
| 4 | 11N6-13065 | Подушка двигателя | 12 | ||
| 40 | S205-08100B | Гайка | 6 | ||
| 40 | S205-08100B | Гайка | 2 | ||
| 41 | S411-160006 | Шайба пружинная | 12 | ||
| 42 | S441-160006 | Шайба | 12 | ||
| 43 | S441-200006 | Шайба | 4 | ||
| 44 | S520-017000 | Зажим | 4 | ||
| 45 | S441-240006 | Шайба | 12 | ||
| 46 | S543-140002 | Зажим трубки | 1 | ||
| 47 | S543-240002 | Зажим трубки | 1 | ||
| 48 | S403-10000B | Плоская шайба | 4 | ||
| 5 | 11ND-00310 | Кронштейн двигателя MTG | 1 | ||
| 6 | 11ND-00210 | машина крепление | 6 | ||
| 7 | 11ND-00323 | Кронштейн масло ЯЗЫК | 1 | ||
| 8 | 11ND-00230 | Кронштейн | 1 | ||
| 9 | 11ND-00280 | Трубка в сборе | 1 |
