UPPER HYDRAULIC PIPING(BASE 2) экскаватора гусеничного Hyundai R800LC-9
UPPER HYDRAULIC PIPING(BASE 2) экскаватора гусеничного Hyundai R800LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3105
Наименование:UPPER HYDRAULIC PIPING(BASE 2)
Версия:2012.11.30 REV.12L

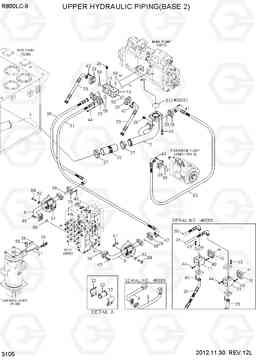

UPPER HYDRAULIC PIPING(BASE 2) R800LC-9
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
10 | 31ND-10100 | Насосный блок | 2 | ||
10 | 31QD-10060 | Насосный блок | 1 | ||
11 | 31ND-10120 | Насосный блок | 2 | ||
11 | 31QD-10050 | Насосный блок | 1 | ||
2 | 31ND-11021YL | ва всасывающий трубопровод | 1 | ||
2 | 31QD-11021 | ва всасывающий трубопровод | 1 | ||
20 | 31ND-10440 | Шланг в сборе | 2 | ||
20 | 31QD-10070 | Шланг в сборе | 2 | ||
21 | 31ND-10620YL | Кронштейн т / совместное | 1 | ||
21 | 31ND-10620GG | Кронштейн т / совместное | 1 | ||
22 | 31ND-51000 | зажим в сборе | 4 | ||
23 | 31ND-51020 | Уплотнительная втулка | 2 | ||
26 | 31EK-11130 | COUPLING-SCREW | 3 | ||
27 | 11LB-40220 | U-образный болт (скоба, П образный) / хомут / зажим | 2 | ||
27 | 11LB-40220 | U-образный болт (скоба, П образный) / хомут / зажим | 4 | ||
28 | P173-280108 | фланец гидрокси, сплит | 4 | ||
29 | P174-200106 | фланец гидрокси, сплит | 10 | ||
30 | P700-207424 | Шланг в сборе | 1 | ||
30 | 31QD-10580 | Рукав высокого давления (РВД) | 1 | ||
31 | P700-207436 | Шланг в сборе | 1 | ||
31 | 31QD-10570 | Рукав высокого давления (РВД) | 1 | ||
32 | P760-122066 | Рукав высокого давления (РВД) | 1 | ||
34 | S017-16050D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
34 | S017-16050D | Болт с шестигранной головкой (под шестигранник) | 2 | ||
39 | S037-123526 | Болт | 2 | ||
40 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
40 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
41 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
42 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
42 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
43 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
44 | S109-121056 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
44 | S109-121306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
45 | S109-140456 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
46 | S109-16040D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
52 | S411-160006 | Шайба пружинная | 4 | ||
55 | S491-160702 | Палец | 1 | ||
56 | S501-150001 | контактный самоблокирующиеся | 1 | ||
57 | S631-100001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
58 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 9 | ||
59 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
61 | 31ND-10640 | Прокладка регулировочная | 4 | ||
61 | 31ND-10640 | Прокладка регулировочная | 2 | ||
62 | 31ND-10731 | Шланг в сборе | 1 | ||
62 | 31ND-10732 | шланг в сборе FLG 90x90 | 1 | ||
8 | 31ND-10080YL | Трубка | 1 | ||
8 | 31QD-10080 | Трубка | 1 | ||
8 | 31QD-10170 | Трубка | 1 | ||
84 | S017-16090D | Болт с шестигранной головкой (под шестигранник) | 2 | ||
9 | 31ND-10090YL | Трубка | 1 | ||
9 | 31QD-10090 | Трубка | 1 | ||
9 | 31QD-10190 | Трубка в сборе | 1 |
