BOOM HYDRAULIC PIPING(10.8M, L/REACH) экскаватора гусеничного Hyundai R800LC-9

Код подсистемы:3455

Наименование:BOOM HYDRAULIC PIPING(10.8M, L/REACH)

Версия:2011. 7.31 REV.13G

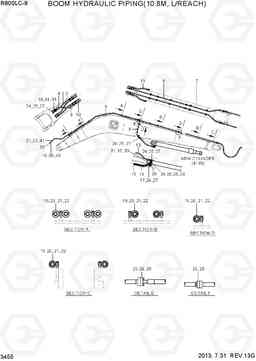

BOOM HYDRAULIC PIPING(10.8M, L/REACH) R800LC-9

Поз.	Код	Наименование	Кол	Прим.
10	XKDA-00198	HOSE(ST-ST)	2
11	XKDA-00199	HOSE(ST-90˚)	2
12	XKDA-00200	HOSE(ST-90˚)	2
13	XKDA-00201	HOSE(ST-90˚)	1
14	XKDA-00202	HOSE(ST-45˚)	1
15	XKDA-00203	HOSE(ST-45˚)	2
16	XKDA-00204	HOSE(ST-ST)	1
17	XKDA-00205	FLANGE-SPLIT	2
18	XKDA-00206	Трубный зажим	12
19	XKDA-00207	Трубный зажим	28
2	XKDA-00190	Трубка	1
20	XKDA-00208	Держатель	26
21	XKDA-00209	Болт с шестигранной головкой (под шестигранник)	40
22	XKDA-00048	Шайба пружинная	40
23	XKDA-00070	Кольцо уплотнительное (О-кольцо)	18
24	XKDA-00210	Кольцо уплотнительное (О-кольцо)	7
25	XKDA-00236	FLANGE-SPLIT	12
26	XKDA-00180	Фланец	24
27	XKDA-00211	Болт с шестигранной головкой (под шестигранник)	24
28	XKDA-00071	Болт с шестигранной головкой (под шестигранник)	72
29	XKDA-00212	SAFETY LOCK VALVE	1
3	XKDA-00191	Трубка	1
30	XKDA-00213	BLOCK-REDUCER	1
31	XKAL-00108	Сальник	3
32	XKDA-00237	Адаптер	2
33	XKDA-00214	BRACKET-LOCK VLV	1
34	XKDA-00238	ADAPTER-BULK HEAD	2
35	XKDA-00215	Болт с шестигранной головкой (под шестигранник)	4
36	XKDA-00216	Болт с шестигранной головкой (под шестигранник)	4
37	XKDA-00217	ADAPTER-TEE	1
38	XKDA-00239	ADAPTER-ST	1
39	XKDA-00218	Кольцо уплотнительное (О-кольцо)	8
4	XKDA-00192	Трубка	1
40	XKDA-00219	Кольцо уплотнительное (О-кольцо)	1
41	XKDA-00220	HOSE(ST-ST)	1
5	XKDA-00193	Трубка	2
6	XKDA-00194	Трубка	4
7	XKDA-00195	Трубка	2
8	XKDA-00196	Трубка	2
9	XKDA-00197	Трубка	1
