ATTACH PIPING KIT(S & D/ACTING) экскаватора гусеничного Hyundai R800LC-9
ATTACH PIPING KIT(S & D/ACTING) экскаватора гусеничного Hyundai R800LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3560
Наименование:ATTACH PIPING KIT(S & D/ACTING)
Версия:

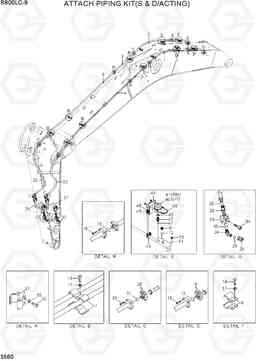

ATTACH PIPING KIT(S & D/ACTING) R800LC-9
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
*-3 | 31ND-91411 | рука трубопроводов комплект | 1 |
AM 3.6M
|
|
*-4 | 31Q8-90370 | Гидравлический аккумулятор | 1 | ||
*-2 | 31ND-91310 | BOOM PIPING KIT-BREAKER | 1 |
BM 8.2M
|
|
*-2 | 31ND-91320 | BOOM PIPING KIT-BREAKER | 1 |
BM 8.05M
|
|
*-2 | 31ND-91330 | BOOM PIPING KIT-BREAKER | 1 |
BM 7.2M
|
|
*-3 | 31ND-91421 | рука трубопроводов комплект | 1 |
AM 3.4M
|
|
*-3 | 31ND-91431 | рука трубопроводов комплект | 1 |
AM 2.95M
|
|
1 | 31ND-91510 | Трубка в сборе | 1 |
EXCEPT BM 7.2M
|
|
1 | 31ND-91610 | Трубка в сборе | 1 |
BM 7.2M
|
|
10 | 31EK-11130 | COUPLING-SCREW | 2 | ||
11 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
12 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
13 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 4 |
BM 7.2M
|
|
13 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 6 |
EXCEPT BM 7.2M
|
|
14 | S017-16050D | Болт с шестигранной головкой (под шестигранник) | 24 |
BM 7.2M
|
|
14 | S017-16050D | Болт с шестигранной головкой (под шестигранник) | 28 |
EXCEPT BM 7.2M
|
|
15 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
16 | S109-100506 | Болт с шестигранной головкой (под шестигранник) | 8 |
BM 7.2M
|
|
16 | S109-100506 | Болт с шестигранной головкой (под шестигранник) | 16 |
EXCEPT BM 7.2M
|
|
17 | S411-160006 | Шайба пружинная | 24 |
BM 7.2M
|
|
17 | S411-160006 | Шайба пружинная | 28 |
EXCEPT BM 7.2M
|
|
2 | 31ND-91520 | Трубка в сборе | 1 |
EXCEPT BM 7.2M
|
|
2 | 31ND-91620 | Трубка в сборе | 1 |
BM 7.2M
|
|
21 | 31ND-91810 | Трубка в сборе | 2 |
EXCEPT AM 2.95M
|
|
21 | 31ND-91711 | Трубка в сборе | 2 |
AM 2.95M
|
|
22 | P704-207344 | Шланг в сборе | 2 | ||
23 | 31Q8-91551 | Клапан запорный (отсечной) | 2 | ||
24 | X530-110006 | Штуцер | 2 | ||
25 | 31Q8-91560 | Адаптер | 2 | ||
26 | X710-100107 | Крышка | 2 | ||
27 | 31ND-51001 | зажим в сборе | 8 | ||
28 | P173-200106 | фланец гидрокси, сплит | 8 | ||
29 | S631-038004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
3 | 31ND-91580 | Трубка в сборе | 2 |
BM8.2M
|
|
3 | 31ND-91530 | Трубка в сборе | 2 |
BM 8.05M
|
|
30 | S621-025001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
31 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
32 | S017-16050D | Болт с шестигранной головкой (под шестигранник) | 8 | ||
33 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
34 | S109-120706 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
35 | S411-160006 | Шайба пружинная | 8 | ||
4 | 31ND-91630 | Трубка в сборе | 1 |
BM 7.2M
|
|
4 | 31ND-91540 | Трубка в сборе | 1 |
EXCEPT BM 7.2M
|
|
40 | 31Q8-91670 | Гидроаккумулятор | 1 | ||
41 | 31Q8-91680 | Гидроаккумулятор | 1 | ||
42 | 31Q8-91690 | Соединитель | 2 | ||
43 | 31Q8-91700 | Сальник | 2 | ||
44 | 32E6-92080 | Кронштейн Accum | 2 | ||
45 | 32E6-92060 | U-образный болт (скоба, П образный) / хомут | 2 | ||
46 | S071-034330 | U-образный болт (скоба, П образный) / хомут | 4 | ||
47 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
48 | S205-10100B | Гайка | 8 | ||
49 | S403-10200B | Плоская шайба | 8 | ||
5 | 31ND-91640 | Трубка в сборе | 1 |
BM 7.2M
|
|
5 | 31ND-91550 | Трубка в сборе | 1 |
EXCEPT BM 7.2M
|
|
6 | 31ND-51001 | зажим в сборе | 4 | ||
7 | 31ND-51011 | зажим в сборе | 20 |
BM 7.2M
|
|
7 | 31ND-51011 | зажим в сборе | 24 |
EXCEPT BM 7.2M
|
|
8 | P173-200106 | фланец гидрокси, сплит | 4 | ||
9 | P220-110205 | Заглушка | 2 |
