CENTRAL GREASE LUB SYSTEM 3(-#0008) экскаватора гусеничного Hyundai R800LC-9
CENTRAL GREASE LUB SYSTEM 3(-#0008) экскаватора гусеничного Hyundai R800LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3620
Наименование:CENTRAL GREASE LUB SYSTEM 3(-#0008)
Версия:2013. 5.31 REV.13E

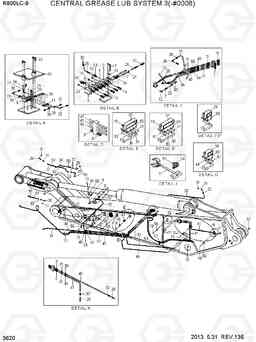

CENTRAL GREASE LUB SYSTEM 3(-#0008) R800LC-9
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
* | @ | KIT-AUTO GREASE PIPING | 1 |
SEE 3600
|
|
1 | 31NB-98180 | Масленка | 4 | ||
10 | 31NB-98310 | Угловое резьбовое соединение | 2 | ||
11 | 31ND-80470 | Место локоть | 3 | ||
12 | 31ND-80480 | Монтажный уголок | 4 | ||
13 | 31NB-98340 | Клапан обратный | 10 | ||
14 | 31NB-98350 | BRIDGE | 1 | ||
15 | 31NB-98360 | Болт пустым | 5 | ||
16 | 31ND-80490 | Кронштейн | 1 | ||
17 | 31NB-98420 | Болт | 4 | ||
18 | 31ND-80500 | Болт | 2 | ||
19 | 31ND-80510 | Болт с фланцем | 7 | ||
2 | 31NB-98210 | элемент верхнего | 2 | ||
20 | 31ND-80520 | Болт | 2 | ||
21 | 31ND-80530 | Болт | 2 | ||
22 | 31ND-80540 | Болт с фланцем | 4 | ||
23 | 31NB-98490 | Шайба | 5 | ||
24 | 31NB-98500 | Шайба | 5 | ||
25 | 31NB-98540 | Втавка | 11 | ||
26 | 31NB-98550 | Втавка | 1 | ||
27 | 31NB-98580 | Втавка | 3 | ||
28 | 31NB-98560 | Втавка | 6 | ||
29 | 31NB-98505 | Вставка | 2 | ||
3 | 31NB-98230 | элемент среднего | 2 | ||
30 | 31NB-98360 | Болт пустым | 23 | ||
31 | 31ND-80550 | Шланг | 1 | ||
32 | 31ND-80560 | Шланг | 1 | ||
33 | 31ND-80570 | Шланг | 1 | ||
34 | 31ND-80580 | Шланг | 1 | ||
35 | 31ND-80590 | Шланг | 1 | ||
36 | 31ND-80600 | Шланг | 1 | ||
37 | 31ND-80610 | Шланг | 1 | ||
38 | 31ND-80620 | Шланг | 1 | ||
39 | 31ND-80630 | Шланг | 1 | ||
4 | 31NB-98240 | элемент среднего | 2 | ||
40 | 31ND-80640 | Шланг | 1 | ||
41 | 31ND-80650 | Шланг | 1 | ||
42 | 31ND-80660 | Трубка | 1 | ||
43 | 31ND-80670 | Трубка | 1 | ||
44 | 31ND-80680 | Трубка | 1 | ||
45 | 31ND-80690 | Трубка | 1 | ||
46 | 31ND-80700 | Трубка | 1 | ||
47 | 31ND-80710 | Трубка | 1 | ||
48 | 31ND-80720 | Пружина | 1 | ||
49 | 31ND-80730 | Пружина | 1 | ||
5 | 31NB-98250 | элемент среднего | 3 | ||
50 | 31ND-80740 | Пружина | 1 | ||
51 | 31ND-80750 | Пружина | 1 | ||
52 | 31ND-80760 | Пружина | 1 | ||
53 | 31ND-80770 | Пружина | 1 | ||
54 | 31ND-80780 | Пружина | 1 | ||
55 | 31ND-80790 | Пружина | 1 | ||
56 | 31ND-80800 | Кронштейн зажим | 5 | ||
57 | 31ND-80810 | Кронштейн зажим | 3 | ||
58 | 31ND-80820 | Держатель | 5 | ||
59 | 31ND-80830 | Держатель | 1 | ||
6 | 31NB-98270 | Концевой элемент | 2 | ||
60 | 31ND-80840 | Держатель | 1 | ||
61 | 31ND-80850 | Держатель | 2 | ||
62 | 31NB-98950 | галстук кабель | 75 | ||
63 | 31NB-98960 | галстук кабель | 25 | ||
64 | 21ND-10090 | ext.harness (/ смазка) | 1 |
NOT SHOWN
|
|
7 | 31NB-98280 | Место Stright | 1 | ||
8 | 31NB-98290 | Угловое резьбовое соединение | 1 | ||
9 | 31NB-98300 | Место Stright | 19 |
