CENTRAL GREASE LUB SYS 3(6.5M, #0009-) экскаватора гусеничного Hyundai R800LC-9
CENTRAL GREASE LUB SYS 3(6.5M, #0009-) экскаватора гусеничного Hyundai R800LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3626
Наименование:CENTRAL GREASE LUB SYS 3(6.5M, #0009-)
Версия:2014. 6.30 REV.14F

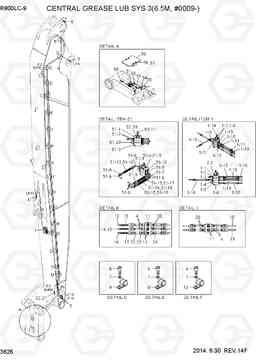

CENTRAL GREASE LUB SYS 3(6.5M, #0009-) R800LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| *-4 | 31QD-86400 | управляющий стержень трубопроводов | 1 | ||
| * | @ | KIT-AUTO GREASE PIPING | 1 |
SEE 3601
|
|
| *-3 | 31QD-86300 | Гидроразводка рукояти | 1 |
6.5M ARM
|
|
| *-3 | 31QD-86301 | Гидроразводка рукояти | 1 |
6.5M ARM
|
|
| *-3 | 31ND-88300 | Гидроразводка рукояти | 1 |
8.0M ARM
|
|
| 1 | 31QD-86560 | DISTRIBUTOR-D3 | 1 |
6.5M ARM
|
|
| 1 | 31QD-88560 | DISTRIBUTOR-D3 | 1 |
8.0M ARM
|
|
| 1-1 | XKCE-00060 | элемент верхнего | 1 | ||
| 1-10 | XKCE-00194 | Втавка | 11 | ||
| 1-11 | XKCE-00187 | резьбовую наконечник | 12 | ||
| 1-12 | XKCE-00051 | Клапан обратный | 6 | ||
| 1-13 | XKCE-00052 | Болт пустым | 10 | ||
| 1-14 | XKCE-00198 | наполнитель возвращение соска линия | 1 | ||
| 1-15 | XKCE-00351 | HOSE-H/PRESSURE | 1 |
6.5M ARM
|
|
| 1-15 | XKCE-00373 | HOSE-H/PRESSURE | 1 |
8.0M ARM
|
|
| 1-16 | XKCE-00352 | HOSE-H/PRESSURE | 1 |
6.5M ARM
|
|
| 1-16 | XKCE-00374 | HOSE-H/PRESSURE | 1 |
8.0M ARM
|
|
| 1-17 | XKCE-00353 | HOSE-H/PRESSURE | 1 |
6.5M ARM
|
|
| 1-17 | XKCE-00375 | HOSE-H/PRESSURE | 1 |
8.0M ARM
|
|
| 1-18 | XKCE-00354 | HOSE-H/PRESSURE | 1 |
6.5M ARM
|
|
| 1-18 | XKCE-00376 | HOSE-H/PRESSURE | 1 |
8.0M ARM
|
|
| 1-19 | XKCE-00355 | HOSE-H/PRESSURE | 1 |
6.5M ARM
|
|
| 1-19 | XKCE-00377 | HOSE-H/PRESSURE | 1 |
8.0M ARM
|
|
| 1-2 | XKCE-00057 | BRIDGE | 1 | ||
| 1-20 | XKCE-00356 | HOSE-H/PRESSURE | 1 |
6.5M ARM
|
|
| 1-20 | XKCE-00378 | HOSE-H/PRESSURE | 1 |
8.0M ARM
|
|
| 1-21 | XKCE-00057 | BRIDGE | 1 | ||
| 1-3 | XKCE-00039 | элемент среднего | 1 | ||
| 1-4 | XKCE-00040 | элемент среднего | 1 | ||
| 1-5 | XKCE-00041 | элемент среднего | 1 | ||
| 1-6 | XKCE-00044 | Концевой элемент | 1 | ||
| 1-7 | XKCE-00049 | Болт | 2 | ||
| 1-8 | XKCE-00034 | Шайба пружинная | 2 | ||
| 1-9 | XKCE-00193 | Втавка | 1 | ||
| 10 | XKCE-00182 | Зажим | 5 | ||
| 11 | XKCE-00196 | Масленка | 5 | ||
| 12 | XKCE-00407 | HOSE-H/PRESSURE | 1 |
6.5M ARM
|
|
| 12 | XKCE-00421 | HOSE-H/PRESSURE | 1 |
8.0M ARM
|
|
| 13 | XKCE-00408 | Пружина | 1 |
6.5M ARM
|
|
| 13 | XKCE-00422 | Пружина | 1 |
8.0M ARM
|
|
| 14 | XKCE-00405 | HOSE-H/PRESSURE | 1 |
6.5M ARM
|
|
| 14 | XKCE-00424 | HOSE-H/PRESSURE | 1 |
8.0M ARM
|
|
| 15 | XKCE-00406 | Пружина | 1 |
6.5M ARM
|
|
| 15 | XKCE-00423 | Пружина | 1 |
8.0M ARM
|
|
| 16 | XKCE-00349 | HOSE-H/PRESSURE | 1 |
6.5M ARM
|
|
| 16 | XKCE-00371 | HOSE-H/PRESSURE | 1 |
8.0M ARM
|
|
| 17 | XKCE-00350 | Пружина | 1 |
6.5M ARM
|
|
| 17 | XKCE-00372 | Пружина | 1 |
8.0M ARM
|
|
| 18 | XKCE-00403 | HOSE-H/PRESSURE | 1 |
6.5M ARM
|
|
| 18 | XKCE-00425 | HOSE-H/PRESSURE | 1 |
8.0M ARM
|
|
| 19 | XKCE-00404 | HOSE-H/PRESSURE | 1 |
6.5M ARM
|
|
| 19 | XKCE-00426 | HOSE-H/PRESSURE | 1 |
8.0M ARM
|
|
| 2 | XKCE-00054 | Болт | 3 | ||
| 20 | XKCE-00051 | Клапан обратный | 4 | ||
| 21 | XKCE-00204 | Втавка | 2 | ||
| 22 | XKCE-00205 | резьбовую наконечник | 2 | ||
| 23 | XKCE-00184 | Место Stright | 1 | ||
| 24 | XKCE-00206 | Клапан обратный | 1 | ||
| 3 | XKCE-00055 | Шайба пружинная | 3 | ||
| 4 | XKCE-00184 | Место Stright | 5 | ||
| 5 | XKCE-00199 | Угловое резьбовое соединение | 4 | ||
| 51 | 31QD-81550 | DISTRIBUTOR-D2 | 1 | ||
| 51-1 | XKCE-00060 | элемент верхнего | 1 | ||
| 51-10 | XKCE-00052 | Болт пустым | 6 | ||
| 51-11 | XKCE-00184 | Место Stright | 1 | ||
| 51-12 | XKCE-00216 | HOSE-H/PRESSURE | 1 | ||
| 51-13 | XKCE-00217 | HOSE-H/PRESSURE | 1 | ||
| 51-14 | XKCE-00218 | HOSE-H/PRESSURE | 1 | ||
| 51-15 | XKCE-00219 | HOSE-H/PRESSURE | 1 | ||
| 51-16 | XKCE-00220 | Пружина | 1 | ||
| 51-17 | XKCE-00221 | Пружина | 1 | ||
| 51-18 | XKCE-00222 | Пружина | 1 | ||
| 51-19 | XKCE-00223 | Пружина | 1 | ||
| 51-2 | XKCE-00039 | элемент среднего | 2 | ||
| 51-20 | XKCE-00057 | BRIDGE | 1 | ||
| 51-3 | XKCE-00044 | Концевой элемент | 1 | ||
| 51-4 | XKCE-00046 | Болт | 2 | ||
| 51-5 | XKCE-00034 | Шайба пружинная | 2 | ||
| 51-6 | XKCE-00193 | Втавка | 7 | ||
| 51-7 | XKCE-00189 | Втавка | 1 | ||
| 51-8 | XKCE-00187 | резьбовую наконечник | 8 | ||
| 51-9 | XKCE-00051 | Клапан обратный | 4 | ||
| 52 | XKCE-00054 | Болт | 3 | ||
| 53 | XKCE-00055 | Шайба пружинная | 3 | ||
| 54 | XKCE-00184 | Место Stright | 2 | ||
| 55 | XKCE-00199 | Угловое резьбовое соединение | 2 | ||
| 56 | XKCE-00065 | Болт | 4 | ||
| 57 | XKCE-00056 | Шайба пружинная | 4 | ||
| 58 | XKCE-00466 | DISTRIBUTOR COVER-D2 | 1 | ||
| 59 | XKCE-00184 | Место Stright | 1 | ||
| 6 | XKCE-00045 | Болт | 13 | ||
| 60 | XKCE-00249 | Вставка | 1 | ||
| 7 | XKCE-00033 | Шайба пружинная | 13 | ||
| 8 | XKCE-00180 | Зажим | 3 | ||
| 9 | XKCE-00181 | Зажим | 5 |
