Гидроцилиндр рукояти экскаватора гусеничного Hyundai R800LC-9
Гидроцилиндр рукояти экскаватора гусеничного Hyundai R800LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4190
Наименование:ARM CYLINDER
Версия:

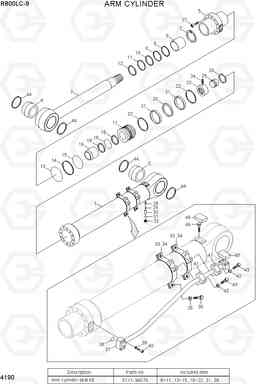

ARM CYLINDER R800LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31ND-50030YL | Гидроцилиндр рукояти в сборе | 1 | ||
| 1 | XKCD-00230 | Гильза цилиндра атригера | 1 | ||
| 12 | Y190-170000 | Кольцо стопорное | 1 | ||
| 16 | XKCD-00238 | Кольцо | 1 | ||
| 17 | XKCD-00239 | Поршень | 1 | ||
| 2 | XKCD-00231 | Втулка | 1 | ||
| 23 | XKCD-00242 | гайка поршня | 1 | ||
| 24 | S114-080254 | Комплект винтов шестигранников (торцевой ключ) | 1 | ||
| 25 | XKCD-00243 | PLUNGER | 1 | ||
| 26 | XKCD-00244 | кольцо остановка | 1 | ||
| 27 | S109-271104 | Болт с шестигранной головкой (под шестигранник) | 14 | ||
| 28 | XKCD-00245 | Клапан обратный | 1 | ||
| 29 | XKCD-00246 | Пружина | 1 | ||
| 3 | XKCD-00232 | Шток в сборе | 1 | ||
| 30 | XKCD-00247 | поддержка весной | 1 | ||
| 32 | XKCD-00248 | Пробка (заглушка) | 1 | ||
| 33 | XKCD-00249 | PIPE BAND ASSY | 2 | ||
| 34 | XKCD-00250 | Группа труб | 2 | ||
| 35 | S411-120002 | Шайба пружинная | 4 | ||
| 36 | S015-120402 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 37 | XKCD-00251 | Трубка в сборе | 1 | ||
| 39 | S411-120002 | Шайба пружинная | 4 | ||
| 4 | XKCD-00231 | Втулка | 1 | ||
| 40 | S109-140704 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 41 | XKCD-00252 | Трубный зажим | 2 | ||
| 42 | S411-160002 | Шайба пружинная | 4 | ||
| 43 | S015-160702 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 44 | Y020-140000 | Пыльник | 4 | ||
| 45 | XKCD-00297 | чехол от пыли | 2 | ||
| 46 | XKCD-00298 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 5 | XKCD-00233 | Крышка стержень | 1 | ||
| 6 | XKCD-00234 | Втулка | 1 | ||
| 7 | XKCD-00235 | Кольцо | 1 | ||
| K | 31Y1-34070 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K10 | Y180-150220 | Кольцо | 1 | ||
| K11 | Y110-150011 | стеклоочиститель пыли | 1 | ||
| K13 | S631-200004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K14 | XKCD-00236 | Кольцо | 1 | ||
| K15 | XKCD-00237 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K18 | Y420-215000 | Уплотнение | 1 | ||
| K19 | XKCD-00240 | Кольцо изнашиваемое | 2 | ||
| K20 | XKCD-00241 | кольцо slyd | 2 | ||
| K21 | S632-135004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K22 | S642-135003 | Кольцо | 2 | ||
| K31 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K38 | S631-045004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K8 | Y240-150013 | Кольцевой буфер | 1 | ||
| K9 | Y210-150311 | уплотнение штока | 1 |
