Установка двигателя экскаватора гусеничного Hyundai R800LC-7A

Код подсистемы:1010

Наименование:ENGINE MOUNTING

Версия:2008. 7.31 REV.8G

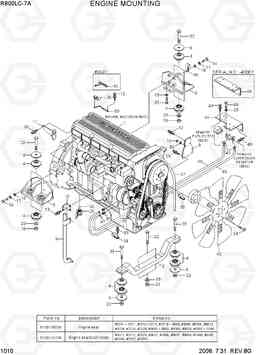

ENGINE MOUNTING R800LC-7A

Поз.	Код	Наименование	Кол	Прим.
1	11ND-00010	Двигатель в сборе	1
10	11ND-00271	Кронштейн	1
11	11ND-00300	Кронштейн	1
12	S035-082526	Болт	8
13	S037-122526	Болт	2
14	S087-100566	Болт с шестигранной головкой (под шестигранник)	8
15	S205-081006	Гайка	2
16	S205-24100B	Гайка	6
17	S411-160006	Шайба пружинная	12
18	S441-160006	Шайба	12
19	S441-200006	Шайба	4
2	11ND-00032	вешалка ва	1
20	S441-240006	Шайба	12
22	S017-20115D	Болт с шестигранной головкой (под шестигранник)	2
23	S205-20100B	Гайка	2
24	S087-080806	Болт с шестигранной головкой (под шестигранник)	6
25	11ND-00291	сливной клапан англ масло	1
26	Y161-024001	Кольцо уплотнительное (О-кольцо)	1
28	S403-12100B	Плоская шайба	4
29	S037-102526	Болт	4
3	11ND-00132	Кронштейн двигателя MTG	1
30	S037-123526	Болт	3
31	S087-100286	Болт с шестигранной головкой (под шестигранник)	4
32	S017-24210D	Болт с шестигранной головкой (под шестигранник)	4
33	S037-102026	Болт	3
34	31L7-10270	Зажим трубки	2
35	31L7-10230	зажим	2
36	S403-08200B	Плоская шайба	2
37	11E6-92070	Шланг	1
38	S543-140002	Зажим трубки	2
39	S017-24240D	Болт с шестигранной головкой (под шестигранник)	2
4	11N6-13065	Подушка двигателя	12
40	11ND-00100	Вентилятор системы охлаждения	1
41	11ND-00022	Вставка	1
42	P090-100602	Соединитель	2
43	S037-105026	Болт	4
44	11ND-00331	Кронштейн	1
44	11ND-00332	Кронштейн	1
45	31L7-10210	модули зажим для труб	1
46	11ND-00361	Шланг	2
47	S520-017000	Зажим	4
48	S087-060326	Болт с шестигранной головкой (под шестигранник)	4
49	S037-123026	Болт	4
5	11ND-00310	Кронштейн двигателя MTG	1
50	11ND-00321	BRACKET-OIL GUAGE	1
50	11ND-00322	BRACKET-OIL GUAGE	1
50	11ND-00323	Кронштейн масло ЯЗЫК	1
6	11ND-00210	машина крепление	6
8	11ND-00230	Кронштейн	1
9	11ND-00281	Трубка в сборе	1
