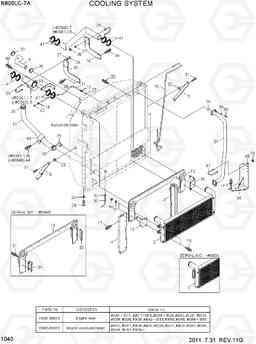

Система охлаждения экскаватора гусеничного Hyundai R800LC-7A
Система охлаждения экскаватора гусеничного Hyundai R800LC-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1040
Наименование:COOLING SYSTEM
Версия:2013. 5.31 REV.13E
COOLING SYSTEM R800LC-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 11ND-40061 | HOSE-LOWER | 1 | ||
| 11 | 11L1-3010 | шланг перелива | 1 | ||
| 12 | 11ND-43030 | Кронштейн | 1 | ||
| 13 | 11ND-40221 | SCREEN ASSY | 1 | ||
| 13 | 11ND-43090 | SCREEN ASSY | 1 | ||
| 13 | 11ND-43091 | SCREEN ASSY | 1 | ||
| 14 | 11ND-40520 | Кронштейн | 1 | ||
| 14 | 11ND-43060 | Кронштейн | 1 | ||
| 15 | 11ND-43040 | Кронштейн | 1 | ||
| 16 | 11M6-51041 | HOSE-OVER FLOW | 1 | ||
| 17 | S037-122526 | Болт | 15 | ||
| 18 | S037-125526 | Болт | 4 | ||
| 19 | S520-017000 | Зажим | 4 | ||
| 2 | 11ND-40100 | CHARGE AIR COOLER | 1 | ||
| 2 | 11ND-40101 | CHARGE AIR COOLER | 1 | ||
| 2 | 11ND-40102 | CHARGE AIR COOLER | 1 | ||
| 2 | 11ND-40103 | CHARGE AIR COOLER | 1 | ||
| 20 | S572-820006 | Зажим типа Проволока | 8 | ||
| 21 | S035-082026 | Болт | 4 | ||
| 21 | 11ND-43070 | Трубка | 1 | ||
| 22 | S441-140006 | Шайба | 4 | ||
| 23 | S017-16040D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 24 | S441-160006 | Шайба | 4 | ||
| 25 | S035-082526 | Болт | 4 | ||
| 26 | S205-12100B | Гайка | 16 | ||
| 27 | S441-120006 | Шайба | 8 | ||
| 28 | 11EK-42210 | член Дарин | 1 | ||
| 29 | 11LH-40051-DA | U-образный болт (скоба, П образный) / хомут | 4 | ||
| 3 | 11ND-40541 | Пластина | 1 | ||
| 3 | 11ND-40542 | Пластина | 1 | ||
| 3-1 | 11ND-40260 | SPONGE | 1 |
NOT SHOWN
|
|
| 30 | 11N1-50060 | Сливной шланг | 1 | ||
| 31 | S017-140406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 32 | S520-015000 | Зажим | 1 | ||
| 33 | 11ND-40340 | Кронштейн | 1 | ||
| 34 | 11ND-40500 | Кронштейн | 1 | ||
| 34 | 11ND-43080 | Опора | 1 | ||
| 35 | 11ND-40510 | Кронштейн | 1 | ||
| 35 | S037-102526 | Болт | 1 | ||
| 36 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 37 | P090-100604 | Разъем шланга | 1 | ||
| 38 | S037-123026 | Болт | 8 | ||
| 39 | 11ND-40530 | Кронштейн | 1 | ||
| 39 | 11ND-43050 | Кронштейн | 1 | ||
| 4 | 11ND-40241 | Пластина | 1 | ||
| 4 | 11ND-40242 | Пластина | 1 | ||
| 40 | S037-124026 | Болт | 4 | ||
| 41 | 11N6-20260 | U-образный болт (скоба, П образный) / хомут / зажим | 8 | ||
| 41 | 11N6-20400 | U-образный болт (скоба, П образный) / хомут / зажим | 8 | ||
| 42 | 11ND-40280 | Соединитель | 1 | ||
| 43 | 11ND-41280 | Зажим | 1 | ||
| 44 | S037-102526 | Болт | 1 | ||
| 45 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 46 | S403-12200B | Плоская шайба | 4 | ||
| 46 | S403-12200B | Плоская шайба | 4 | ||
| 47 | S070-026155 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 48 | S205-10100B | Гайка | 4 | ||
| 49 | S403-10200B | Плоская шайба | 4 | ||
| 5 | 11ND-40550 | Опора | 1 | ||
| 50 | S205-12000B | Гайка | 4 | ||
| 51 | S403-12000B | Плоская шайба | 4 | ||
| 6 | 11ND-40561 | Опора | 1 | ||
| 7 | 11ND-40111 | Трубка | 1 | ||
| 7 | 11ND-40112 | Трубка | 1 | ||
| 7 | 11ND-43010 | Трубка | 1 | ||
| 8 | 11ND-40122 | Трубка | 1 | ||
| 8 | 11ND-43020 | Трубка | 1 | ||
| 9 | 11ND-40051 | HOSE-UPPER | 1 |
