Установка насоса экскаватора гусеничного Hyundai R800LC-7A

Код подсистемы:3010

Наименование:PUMP MOUNTING

Версия:2012.11.30 REV.12L

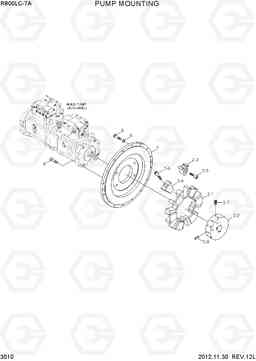

PUMP MOUNTING R800LC-7A

Поз.	Код	Наименование	Кол	Прим.
2	11ND-10060	COUPLER ASSY	1
2	11ND-10120	соединитель в сборе	1
2	11ND-10060	COUPLER ASSY	1
2	11ND-10062	COUPLING ASSY	1
2-1	11ND-10070	Муфта	1
2-1	11ND-10130	шлицевой втулке	1
2-1	11ND-10070	Муфта	1
2-2	11ND-10080	Ступица	1
2-2	11ND-10140	Муфта	1
2-2	11ND-10080	Ступица	1
2-3	11ND-10090	INSERT(A)	6
2-3	11ND-10150	вставить Аль	6
2-3	11ND-10090	INSERT(A)	6
2-4	11ND-10100	INSERT(R)	6
2-4	11ND-10160	вставить г Al	6
2-4	11ND-10100	INSERT(R)	6
2-5	S109-240602	Болт с шестигранной головкой (под шестигранник)	6
2-5	S109-240702	Болт с шестигранной головкой (под шестигранник)	6
2-5	S109-240602	Болт с шестигранной головкой (под шестигранник)	6
2-6	S109-240902	Болт с шестигранной головкой (под шестигранник)	6
2-6	S109-240852	Болт с шестигранной головкой (под шестигранник)	6
2-6	S109-240902	Болт с шестигранной головкой (под шестигранник)	6
2-7	11ND-10110	U-образный болт (скоба, П образный) / хомут / зажим	4
2-7	11ND-10170	SCREW-CLAMP	4
2-7	11ND-10110	U-образный болт (скоба, П образный) / хомут / зажим	4
2-8	S472-800162	Палец	18
5	S087-080326	Болт с шестигранной головкой (под шестигранник)	12
6	S403-12200B	Плоская шайба	12
6	S441-12000B	Шайба	12
7	11ND-10053	Картер (корпус)	1
8	S109-240856	Болт с шестигранной головкой (под шестигранник)	4
