Каталог запчастей
-
Hyundai
-
R800LC-7A
- UPPER HYDRAULIC PIPING(BASE)
UPPER HYDRAULIC PIPING(BASE) экскаватора гусеничного Hyundai R800LC-7A
UPPER HYDRAULIC PIPING(BASE) экскаватора гусеничного Hyundai R800LC-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3100
Наименование:UPPER HYDRAULIC PIPING(BASE)
Версия:2012.10.31 REV.12K

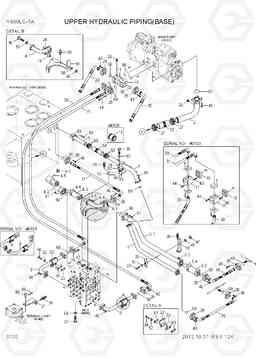

UPPER HYDRAULIC PIPING(BASE) R800LC-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31ND-10100 | Насосный блок | 2 | ||
| 10 | 31QD-10060 | Насосный блок | 1 | ||
| 11 | 31ND-10120 | Насосный блок | 2 | ||
| 11 | 31QD-10050 | Насосный блок | 1 | ||
| 12 | 31ND-10140 | Муфта соединительная | 1 | ||
| 13 | 31ND-10150 | PLATE-PIPE | 1 | ||
| 14 | 31ND-10160 | Трубный зажим | 2 | ||
| 14 | 31ND-10160 | Трубный зажим | 1 | ||
| 15 | 31ND-10170 | Шланг в сборе | 1 | ||
| 16 | 31ND-10180 | Шланг в сборе | 1 | ||
| 16 | 31ND-11180 | Шланг в сборе | 1 | ||
| 16 | 31ND-11190 | Шланг в сборе | 1 | ||
| 17 | 31ND-10190 | Шланг в сборе | 1 | ||
| 18 | 31ND-10210 | BRACKET-RETURN | 1 | ||
| 19 | 31ND-10280 | BRACKET-RETURN | 1 | ||
| 2 | 31ND-10020 | PIPE WA-SUCTION | 1 | ||
| 20 | 31ND-10440 | Шланг в сборе | 2 | ||
| 20 | 31QD-10070 | Шланг в сборе | 2 | ||
| 21 | 31ND-10620 | Кронштейн т / совместное | 1 | ||
| 22 | 31ND-51001 | зажим в сборе | 4 | ||
| 23 | 31ND-10640 | Прокладка регулировочная | 3 | ||
| 23 | 31ND-10640 | Прокладка регулировочная | 2 | ||
| 24 | 33NB-12360 | Зажим | 2 | ||
| 25 | 31ND-10451 | Трубный зажим | 1 | ||
| 26 | 31EK-11130 | COUPLING-SCREW | 3 | ||
| 27 | 11LB-40220 | U-образный болт (скоба, П образный) / хомут / зажим | 2 | ||
| 28 | P173-280108 | фланец гидрокси, сплит | 12 | ||
| 29 | P174-200106 | фланец гидрокси, сплит | 12 | ||
| 3 | 31ND-10030 | PIPE SUB ASSY-RETURN | 1 | ||
| 3 | 31ND-10031 | PIPE SUB ASSY-RETURN | 1 | ||
| 3 | 31ND-10032 | PIPE SUB ASSY-RETURN | 1 | ||
| 3 | 31ND-10033 | PIPE SUB ASSY-RETURN | 1 | ||
| 3-1 | 31ND-10230 | Трубка | 1 | ||
| 3-1 | 31ND-10920 | Трубка | 1 | ||
| 3-2 | 31EH-11150 | Клапан обратный, в сборе | 1 |
1.5K
|
|
| 3-2 | 31ND-11110 | Клапан обратный, в сборе | 1 |
1.5K
|
|
| 3-2 | 31EH-11150 | Клапан обратный, в сборе | 1 |
1.5K
|
|
| 3-2 | 31ND-11110 | Клапан обратный, в сборе | 1 |
1.5K
|
|
| 3-3 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 3-3 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 3-4 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 30 | P700-207424 | Шланг в сборе | 1 | ||
| 30 | 31QD-10580 | Рукав высокого давления (РВД) | 1 | ||
| 31 | P700-207436 | Шланг в сборе | 1 | ||
| 31 | 31QD-10570 | Рукав высокого давления (РВД) | 1 | ||
| 32 | P760-122066 | Рукав высокого давления (РВД) | 1 | ||
| 33 | S017-121106 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 34 | S017-16050D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 34 | S017-16050D | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 35 | S017-16120D | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 36 | S017-16140D | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 37 | S017-20055D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 38 | S037-123556 | Болт | 4 | ||
| 39 | S037-123526 | Болт | 4 | ||
| 4 | 31ND-10040 | PIPE SUB ASSY-RETURN | 1 | ||
| 4-1 | 31ND-10240 | Трубка | 1 | ||
| 4-2 | 31ND-10250 | Трубка | 1 | ||
| 4-3 | 31NB-12520 | Клапан обратный, в сборе | 1 | ||
| 4-4 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 4-5 | S631-038004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 4-6 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 4-7 | P220-110107 | Заглушка | 1 | ||
| 40 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 40 | ||
| 40 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 32 | ||
| 41 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 42 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 43 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 43 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 44 | S109-121056 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 44 | S109-121306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 45 | S109-140456 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 46 | S109-16040D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 47 | S205-12100B | Гайка | 1 | ||
| 48 | S205-16100B | Гайка | 1 | ||
| 49 | S403-12200B | Плоская шайба | 1 | ||
| 5 | 31ND-10050 | PIPE WA-RETURN | 1 | ||
| 5 | 31ND-10051 | PIPE WA-RETURN | 1 | ||
| 50 | S403-162006 | Плоская шайба | 1 | ||
| 51 | S411-120006 | Шайба пружинная | 1 | ||
| 52 | S411-160006 | Шайба пружинная | 4 | ||
| 53 | S441-160006 | Шайба | 2 | ||
| 54 | S441-200006 | Шайба | 4 | ||
| 55 | S491-160702 | Палец | 1 | ||
| 56 | S501-150002 | контактный самоблокирующиеся | 1 | ||
| 57 | S631-100001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 58 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 12 | ||
| 59 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| 6 | 31ND-10060 | PIPE WA-RETURN | 1 | ||
| 6 | 31ND-10930 | Трубка | 1 | ||
| 60 | Y172-010004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 61 | 31ND-10640 | Прокладка регулировочная | 4 | ||
| 61 | 31ND-01520 | Прокладка регулировочная | 3 | ||
| 62 | 31ND-10770 | Трубный зажим | 1 | ||
| 63 | S572-750006 | Зажим | 4 | ||
| 64 | 31NB-13080 | Шланг | 1 | ||
| 65 | 31ND-10970 | Адаптер | 1 | ||
| 66 | S017-16090D | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 7 | 31ND-10070 | Трубка | 1 | ||
| 7 | 31ND-10940 | Трубка | 1 | ||
| 8 | 31ND-10080 | Трубка | 1 | ||
| 8 | 31ND-10950 | Трубка | 1 | ||
| 9 | 31ND-10090 | Трубка | 1 | ||
| 9 | 31ND-10960 | Трубка в сборе | 1 |
