UPPER HYDRAULIC PIPING(ATTACH) экскаватора гусеничного Hyundai R800LC-7A
UPPER HYDRAULIC PIPING(ATTACH) экскаватора гусеничного Hyundai R800LC-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3120
Наименование:UPPER HYDRAULIC PIPING(ATTACH)
Версия:2014. 2.28 REV.14B

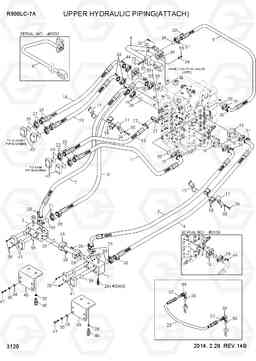

UPPER HYDRAULIC PIPING(ATTACH) R800LC-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31ND-10460 | BLOCK-FLANGE | 1 | ||
| 1 | 31ND-10461 | блок фланец | 1 | ||
| 10 | 31ND-10691 | Адаптер | 2 | ||
| 10 | 31ND-10691 | Адаптер | 1 | ||
| 11 | 31ND-10750 | HOSE ASSY-FLG(0X90) | 1 | ||
| 11 | 31ND-10751 | Шланг в сборе | 1 | ||
| 12 | 31ND-10580 | HOSE ASSY-FLG(0X0) | 1 | ||
| 12 | 31ND-10581 | Шланг в сборе | 1 | ||
| 13 | 31ND-10590 | Шланг в сборе | 1 | ||
| 13 | 31ND-10591 | Шланг в сборе | 1 | ||
| 14 | 31ND-10600 | Шланг в сборе | 1 | ||
| 14 | 31ND-10601 | Шланг в сборе | 1 | ||
| 15 | 31ND-10610 | Трубка | 1 | ||
| 16 | 31ND-10670 | Адаптер | 1 | ||
| 16 | 31ND-10670 | Адаптер | 2 | ||
| 17 | 31ND-51030 | Трубный зажим | 4 | ||
| 18 | 31ND-51040 | Уплотнительная втулка | 4 | ||
| 19 | 31NA-12070 | фланец гидрокси, сплит | 16 | ||
| 2 | 31ND-10470 | BLOCK-FLANGE | 1 | ||
| 2 | 31ND-10471 | блок фланец | 1 | ||
| 20 | 31NB-51300 | зажим в сборе | 1 | ||
| 21 | P174-200106 | фланец гидрокси, сплит | 24 | ||
| 22 | P174-240107 | фланец гидрокси, сплит | 4 | ||
| 23 | P910-067011 | Шланг в сборе | 1 | ||
| 24 | S017-16045D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 25 | S017-16095D | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 26 | S037-123026 | Болт | 4 | ||
| 27 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 28 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 40 | ||
| 29 | S109-120506 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 3 | 31ND-10480 | шланг в сборе FLG 90x270 | 1 | ||
| 30 | S109-140456 | Болт с шестигранной головкой (под шестигранник) | 24 | ||
| 31 | S109-140756 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 31 | S109-140756 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 32 | S109-16060D | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 33 | S205-16100B | Гайка | 1 | ||
| 34 | S403-162006 | Плоская шайба | 1 | ||
| 34 | S403-162006 | Плоская шайба | 9 | ||
| 35 | S411-160006 | Шайба пружинная | 5 | ||
| 35 | S411-160006 | Шайба пружинная | 17 | ||
| 36 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 37 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 38 | X520-110002 | Штуцер 90 orfs | 2 | ||
| 39 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 26 | ||
| 4 | 31ND-10490 | Шланг в сборе | 1 | ||
| 40 | Y172-003004 | О кольцо | 2 | ||
| 41 | P280-204000 | Фланец крышки | 4 | ||
| 42 | P184-202212 | фланец гидрокси, pluging | 2 | ||
| 43 | P184-242212 | фланец гидрокси, pluging | 2 | ||
| 44 | S109-140556 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 44 | S109-140556 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 45 | 31ND-11460 | Кронштейн | 2 | ||
| 46 | S017-16035D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 47 | S017-16040D | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 6 | 31ND-10512 | FLANGE WA | 1 | ||
| 7 | 31ND-10530 | шланг в сборе FLG 90x90 | 1 | ||
| 8 | 31ND-10540 | Шланг в сборе | 1 | ||
| 9 | 31ND-10560 | Шланг в сборе | 1 | ||
| 9 | 31ND-10561 | Шланг в сборе | 1 | ||
| N6 | 31ND-10510 | FLANGE WA | 1 |
