Каталог запчастей
-
Hyundai
-
R800LC-7A
- TRAVEL HYDRAULIC PIPING
TRAVEL HYDRAULIC PIPING экскаватора гусеничного Hyundai R800LC-7A
TRAVEL HYDRAULIC PIPING экскаватора гусеничного Hyundai R800LC-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3300
Наименование:TRAVEL HYDRAULIC PIPING
Версия:2013.12.31 REV.13M

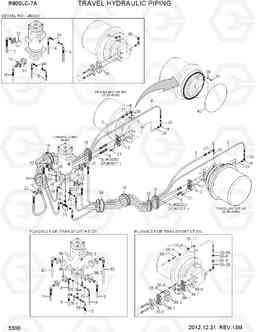

TRAVEL HYDRAULIC PIPING R800LC-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | X830-525252 | Тройник б / тип, поворотный, ORFS | 1 | ||
| 11 | X830-545454 | Тройник б / тип, поворотный, ORFS | 1 | ||
| 12 | P174-160115 | фланец раскол | 16 | ||
| 12 | P174-160115 | фланец раскол | 8 | ||
| 13 | P174-200106 | фланец гидрокси, сплит | 8 | ||
| 14 | S760-142406 | Уплотнительная втулка | 2 | ||
| 15 | S760-151426 | Уплотнительная втулка | 2 | ||
| 16 | S760-152400 | Уплотнительная втулка | 2 | ||
| 17 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| 17 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 18 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 19 | S017-16040D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 20 | S017-30100D | Болт с шестигранной головкой (под шестигранник) | 60 |
TYPE 1
|
|
| 20 | S017-30110D | Болт с шестигранной головкой (под шестигранник) | 60 |
TYPE 2
|
|
| 21 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 32 | ||
| 21 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 22 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 23 | S441-160006 | Шайба | 4 | ||
| 24 | S441-300006 | Шайба | 60 | ||
| 25 | S552-102370 | Зажим | 9 | ||
| 26 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| 26 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 27 | S621-018001 | О кольцо | 7 | ||
| 27 | S621-018001 | О кольцо | 5 | ||
| 28 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 29 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 3 | 31ND-40110 | Шланг в сборе | 4 | ||
| 3 | 31ND-40110 | Шланг в сборе | 2 | ||
| 30 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 31 | P280-164000 | Фланец крышки | 4 | ||
| 32 | 31ND-40120 | фланец гидрокси, pluging | 4 | ||
| 33 | X700-100103 | Заглушка | 2 | ||
| 34 | X700-100105 | Заглушка | 2 | ||
| 35 | X710-100103 | Крышка | 2 | ||
| 36 | X710-100105 | крышка гидрокси ORFS | 2 | ||
| 37 | 31ND-42110 | Шланг в сборе | 2 | ||
| 38 | 31ND-42200 | транспорт набор ниже | 1 | ||
| 38-1 | P280-164000 | Фланец крышки | 4 | ||
| 38-10 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 38-11 | S621-018001 | О кольцо | 4 | ||
| 38-2 | 31ND-40120 | фланец гидрокси, pluging | 8 | ||
| 38-3 | X700-100103 | Заглушка | 4 | ||
| 38-4 | X700-100105 | Заглушка | 4 | ||
| 38-5 | X710-100103 | Крышка | 2 | ||
| 38-6 | X710-100105 | крышка гидрокси ORFS | 2 | ||
| 38-7 | P174-160115 | фланец раскол | 16 | ||
| 38-8 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| 38-9 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 32 | ||
| 4 | P930-062074 | Шланг в сборе | 2 | ||
| 40 | 31ND-40100 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 5 | P930-122065 | Шланг в сборе | 2 | ||
| 6 | X500-110004 | Разъем | 1 | ||
| 7 | X500-110015 | Разъем | 1 | ||
| 8 | X520-110004 | Штуцер 90 orfs | 2 | ||
| 9 | 31N7-22100 | Колено 90, ORFS, долго | 2 |
