BOOM HYDRAULIC PIPING(8.2M) экскаватора гусеничного Hyundai R800LC-7A

Код подсистемы:3430

Наименование:BOOM HYDRAULIC PIPING(8.2M)

Версия:2010. 1.31 REV.10A

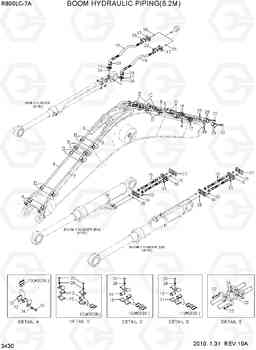

BOOM HYDRAULIC PIPING(8.2M) R800LC-7A

Поз.	Код	Наименование	Кол	Прим.
10	31ND-51000	зажим в сборе	24
10	31ND-51001	зажим в сборе	24
11	31ND-51010	Трубный зажим	2
11	31ND-51011	зажим в сборе	2
12	31ND-51020	Уплотнительная втулка	14
13	31ND-51030	Трубный зажим	6
13	31ND-51031	зажим в сборе	6
14	31ND-51040	Уплотнительная втулка	6
15	31ND-10520	Шланг в сборе	4
16	P174-200106	фланец гидрокси, сплит	20
17	P174-240107	фланец гидрокси, сплит	12
18	P700-247446	Шланг в сборе	1
19	P700-247447	Шланг в сборе	1
20	S017-16045D	Болт с шестигранной головкой (под шестигранник)	32
21	S109-120456	Болт с шестигранной головкой (под шестигранник)	16
22	S109-120506	Болт с шестигранной головкой (под шестигранник)	40
23	S109-16060D	Болт с шестигранной головкой (под шестигранник)	24
23	S109-160606	Болт с шестигранной головкой (под шестигранник)	24
24	S411-160006	Шайба пружинная	32
25	Y171-027004	Кольцо уплотнительное (О-кольцо)	14
26	Y172-003004	О кольцо	6
27	P184-202212	фланец гидрокси, pluging	4
28	P280-204000	Фланец крышки	2
29	P280-244000	Фланец крышки	2
4	31ND-50041	PIPE WA-ARM CYL	2
5	31ND-50061	Трубка	1
6	31ND-50071	PIPE WA-BUCKET CYL	2
7	31ND-50081	Трубка	1
7	31ND-50082	Трубка	1
8	31ND-50091	PIPE WA-BUCKET CYL,SC	1
9	31ND-50101	PIPE WA-BUCKET CYL,SC	1
9	31ND-50102	PIPE WA-BUCKET CYL,SC	1
