Гидроразводка (гидролинии) стрелы (длинная) экскаватора гусеничного Hyundai R800LC-7A

Гидроразводка (гидролинии) стрелы (длинная) экскаватора гусеничного Hyundai R800LC-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:3460

Наименование:BOOM HYD PIPING(LONG REACH)

Версия:2010. 2.28 REV.10B

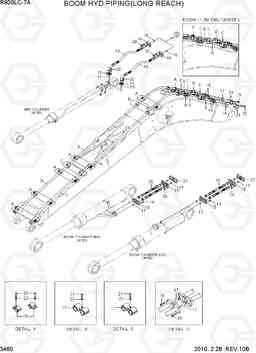

BOOM HYD PIPING(LONG REACH) R800LC-7A

Поз.	Код	Наименование	Кол	Прим.
11	31ND-51031	зажим в сборе	6	BM 10.5M
11	31ND-51031	зажим в сборе	8	BM 11.3M
12	31ND-51011	зажим в сборе	2
13	P700-247443	Шланг в сборе	1
14	P700-247444	Шланг в сборе	1
15	P174-200106	фланец гидрокси, сплит	20
16	P174-240107	фланец гидрокси, сплит	12
17	Y171-027004	Кольцо уплотнительное (О-кольцо)	14
18	Y172-003004	О кольцо	6
19	S109-120506	Болт с шестигранной головкой (под шестигранник)	40
20	S109-160606	Болт с шестигранной головкой (под шестигранник)	32
21	S017-16045D	Болт с шестигранной головкой (под шестигранник)	32	BM 10.5M
21	S017-16045D	Болт с шестигранной головкой (под шестигранник)	34	BM 11.3M
22	S411-160006	Шайба пружинная	32	BM 10.5M
22	S411-160006	Шайба пружинная	34	BM 11.3M
23	P280-204000	Фланец крышки	2
24	P280-244000	Фланец крышки	2
25	31ND-10520	Шланг в сборе	4
26	S109-120456	Болт с шестигранной головкой (под шестигранник)	16
27	P184-202212	фланец гидрокси, pluging	4
4	31ND-56040	PIPE WA-ARM CYL	2	BM 10.5M
4	31ND-57040	PIPE WA-ARM CYL	2	BM 11.3M
5	31ND-56050	PIPE WA-BUCKET CYL	2
6	31ND-56060	Трубка	1	BM 10.5M
6	31ND-57060	Трубка	1	BM 11.3M
7	31ND-56080	Трубка	1	BM 10.5M
7	31ND-57080	Трубка	1	BM 11.3M
8	31ND-56090	PIPE WA-BUCKET CYL,SC	1	BM 10.5M
8	31ND-57090	PIPE WA-BUCKET CYL,SC	1	BM 11.3M
9	31ND-56100	PIPE WA-BUCKET CYL,SC	1	BM 10.5M
9	31ND-57100	PIPE WA-BUCKET CYL,SC	1	BM 11.3M
