SINGLE ACTING MAIN PIPING KIT(#0038-) экскаватора гусеничного Hyundai R800LC-7A

SINGLE ACTING MAIN PIPING KIT(#0038-) экскаватора гусеничного Hyundai R800LC-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:3570

Наименование:SINGLE ACTING MAIN PIPING KIT(#0038-)

Версия:2010. 1.31 REV.10A

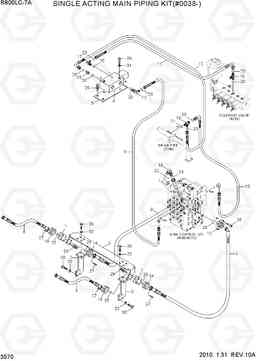

SINGLE ACTING MAIN PIPING KIT(#0038-) R800LC-7A

Поз.	Код	Наименование	Кол	Прим.
*	31ND-90310	S/ACT MAIN PIPING KIT	1
1	31ND-90320	Корпус клапана	2
10	P930-042007	Шланг в сборе	1
11	P930-042038	Шланг в сборе	1
12	P930-042080	Шланг в сборе	1
13	31NA-12070	фланец гидрокси, сплит	2
14	P173-200106	фланец гидрокси, сплит	8
15	X511-104513	Соединитель	1
16	X520-110006	Штуцер 90 orfs	1
17	X520-110001	Штуцер 90 orfs	2
18	X820-045151	Тройник	1
19	X820-085151	Тройник	1
2	31ND-90330	Кронштейн	1
20	S631-011004	Кольцо уплотнительное (О-кольцо)	4
21	S631-018004	Кольцо уплотнительное (О-кольцо)	1
22	S631-038004	Кольцо уплотнительное (О-кольцо)	1
23	S621-011001	Кольцо уплотнительное (О-кольцо)	7
24	S621-025001	Кольцо уплотнительное (О-кольцо)	1
25	Y171-027004	Кольцо уплотнительное (О-кольцо)	5
26	S109-080456	Болт с шестигранной головкой (под шестигранник)	2
27	S109-100306	Болт с шестигранной головкой (под шестигранник)	16
28	S109-140406	Болт с шестигранной головкой (под шестигранник)	4
29	S037-103026	Болт	10
3	31ND-90340	Кронштейн	2
30	S017-160356D	Болт с шестигранной головкой (под шестигранник)	16
31	S411-080006	Шайба пружинная	2
32	S411-160006	Шайба пружинная	16
4	31N6-91230D	Электромагнитный ВВЛ выключатель	1
4-1	XKBN-00192	Катушка выключателя золь	1	NOT SHOWN
5	31N6-91250	Кронштейн золь ВВЛ	1
6	P684-207340	шланг в сборе FLG 0x0	2
7	P814-207527	шланг в сборе FLG 0x45	1
8	P944-203337	Шланг в сборе	1
9	P910-042082	Шланг в сборе	1
