Гидроцилиндр стрелы экскаватора гусеничного Hyundai R800LC-7A
Гидроцилиндр стрелы экскаватора гусеничного Hyundai R800LC-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4180
Наименование:BOOM CYLINDER
Версия:

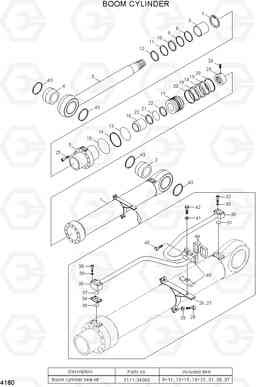

BOOM CYLINDER R800LC-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31ND-50010 | Гидроцилиндр стрелы в сборе, левый | 1 | ||
| * | 31ND-50020 | Гидроцилиндр стрелы в сборе, правый | 1 | ||
| 1 | XKCD-00208 | Гильза цилиндра атригера | 1 | ||
| 12 | Y190-160000 | Кольцо стопорное | 1 | ||
| 16 | XKCD-00216 | Кольцо | 1 | ||
| 17 | XKCD-00217 | Поршень | 1 | ||
| 2 | XKCD-00209 | подшипник сферический | 1 | ||
| 23 | XKCD-00220 | гайка поршня | 1 | ||
| 24 | S114-080254 | Комплект винтов шестигранников (торцевой ключ) | 1 | ||
| 25 | S109-271004 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 26 | XKCD-00221 | PIPE BAND ASSY | 1 | ||
| 27 | XKCD-00222 | Группа труб | 1 | ||
| 28 | S015-120402 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 29 | S411-120002 | Шайба пружинная | 2 | ||
| 3 | XKCD-00210 | Шток в сборе | 1 | ||
| 30 | XKCD-00223 | труба в сборе ч (LH) | 1 | ||
| 30 | XKCD-00224 | труба в сборе ч (RH) | 1 | ||
| 32 | S109-140754 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 33 | S411-140002 | Шайба пружинная | 4 | ||
| 34 | XKCD-00225 | Вставка | 1 | ||
| 36 | XKCD-00226 | труба в сборе R (LH) | 1 | ||
| 36 | XKCD-00227 | труба в сборе R (RH) | 1 | ||
| 38 | S107-140954 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 39 | S411-140002 | Шайба пружинная | 4 | ||
| 4 | XKCD-00209 | подшипник сферический | 1 | ||
| 40 | XKCD-00228 | Трубный зажим | 1 | ||
| 41 | S411-160002 | Шайба пружинная | 1 | ||
| 42 | S015-160702 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 43 | XKCD-00229 | Кольцо | 4 | ||
| 44 | XKCD-00281 | чехол от пыли | 2 | ||
| 45 | XKCD-00282 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 5 | XKCD-00211 | Крышка стержень | 1 | ||
| 6 | XKCD-00212 | Втулка | 1 | ||
| 7 | XKCD-00213 | Кольцо | 1 | ||
| K | 31Y1-34060 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K10 | Y180-140220 | Кольцо | 1 | ||
| K11 | Y110-140011 | стеклоочиститель пыли | 1 | ||
| K13 | S632-190004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K14 | XKCD-00214 | Кольцо | 1 | ||
| K15 | XKCD-00215 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K18 | Y420-200000 | Уплотнение | 1 | ||
| K19 | XKCD-00218 | Кольцо изнашиваемое | 2 | ||
| K20 | XKCD-00219 | кольцо slyd | 2 | ||
| K21 | S632-125004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K22 | S642-125003 | Кольцо | 2 | ||
| K31 | S631-040004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K35 | S631-040004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K37 | S631-040004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K8 | Y240-140013 | Кольцевой буфер | 1 | ||
| K9 | Y210-140211 | уплотнение штока | 1 |
