Гидробак экскаватора гусеничного Hyundai R800LC-9 FS

Код подсистемы:3020

Наименование:HYDRAULIC TANK

Версия:2014. 3.31 REV.14C

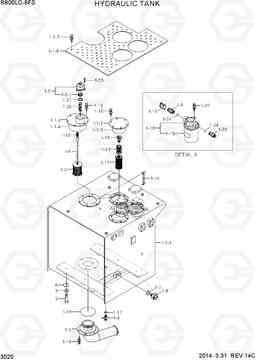

HYDRAULIC TANK R800LC-9 FS

Поз.	Код	Наименование	Кол	Прим.
N	@	NOT SUPPLIED PARTS	AR
1-1-1	31QD-01010	гидрокси-цистерны ва	1
1-1-2	31N4-01110	возвращения крышки	3
1-1-3	31NB-01210	Крышка ва	1
1-1-4	S632-220001	Кольцо уплотнительное (О-кольцо)	1
1-1-5	S632-170001	Кольцо уплотнительное (О-кольцо)	3
1-1-6	71ND-46203	Спец.накладка	1
1-1-7	S037-121556	Болт	5
1-10	31ND-01450	Фильтр сливной, гидравлики	2
1-10-1	31ND-01460	CARTRIDGE	2
1-11	31N4-01461	Элемент фильтра возвратного, гидравлики	3
1-12	E131-0220	Пружина	3
1-13	E131-0256	перепускной клапан	3
1-14	33Q6-02700	GAUGE-LEVEL	1
1-15	E131-0594	Пружина	1
1-16	E131-0672	Муфта соединительная	2
1-17	P391-080000	Шайба медная	1
1-18	S037-103026	Болт	30
1-19	S632-180001	Кольцо уплотнительное (О-кольцо)	1
1-2	31ND-01490YL	ва всасывающий трубопровод	1
1-20	31EH-00090	Фильтр	1
1-21	S602-065004	Кольцо	1
1-22	S037-123026	Болт	6
1-23	X500-110021	Разъем	2
1-24	S631-038004	Кольцо уплотнительное (О-кольцо)	4
1-25	S109-080156	Болт с шестигранной головкой (под шестигранник)	3
1-3	31ND-01440	Муфта	1
1-4	31ND-01430	Шток в сборе	1
1-5	32QA-00040	Сапун	1
1-6	31Q6-01360	Выпускной клапан	1
1-7	21EA-50260	упаковка температура SW	1
1-8	21EN-40100	Отправитель температура	1
1-9	31ND-01480	Соединитель	2
2	S017-20080D	Болт с шестигранной головкой (под шестигранник)	6
3	31ND-01370	Вставка	6
4	31N8-01300	Прокладка регулировочная	8
N1	@	HYD TANK ASSY	1
N1-1	@	HYD TANK SUB ASSY	1
N1-5-1	32QA-00140	ELEMENT-AIR BREATHER	1
