UPPER HYDRAULIC PIPING(BASE 2) экскаватора гусеничного Hyundai R800LC-9 FS

Код подсистемы:3105

Наименование:UPPER HYDRAULIC PIPING(BASE 2)

Версия:

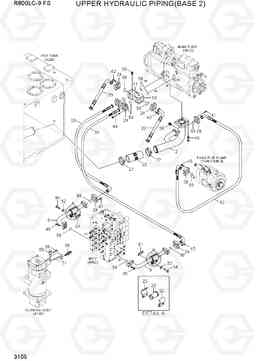

UPPER HYDRAULIC PIPING(BASE 2) R800LC-9 FS

Поз.	Код	Наименование	Кол	Прим.
10	31QD-10060	Насосный блок	1
11	31QD-10050	Насосный блок	1
2	31QD-11021	ва всасывающий трубопровод	1
20	31QD-10070	Шланг в сборе	2
21	31ND-10620GG	Кронштейн т / совместное	1
22	31ND-51000	зажим в сборе	4
23	31ND-51020	Уплотнительная втулка	2
26	31EK-11130	COUPLING-SCREW	3
27	11LB-40220	U-образный болт (скоба, П образный) / хомут / зажим	4
28	P173-280108	фланец гидрокси, сплит	4
29	P174-200106	фланец гидрокси, сплит	10
30	31QD-10580	Рукав высокого давления (РВД)	1
31	31QD-10570	Рукав высокого давления (РВД)	1
32	P760-122066	Рукав высокого давления (РВД)	1
34	S017-16050D	Болт с шестигранной головкой (под шестигранник)	2
39	S037-123526	Болт	2
40	S109-120306	Болт с шестигранной головкой (под шестигранник)	8
41	S109-120356	Болт с шестигранной головкой (под шестигранник)	6
42	S109-120406	Болт с шестигранной головкой (под шестигранник)	16
44	S109-121306	Болт с шестигранной головкой (под шестигранник)	8
45	S109-140456	Болт с шестигранной головкой (под шестигранник)	8
46	S109-16040D	Болт с шестигранной головкой (под шестигранник)	4
52	S411-160006	Шайба пружинная	4
55	S491-160702	Палец	1
56	S501-150001	контактный самоблокирующиеся	1
58	Y171-027004	Кольцо уплотнительное (О-кольцо)	9
59	Y172-006004	Кольцо уплотнительное (О-кольцо)	2
61	31ND-10640	Прокладка регулировочная	2
62	31ND-10732	шланг в сборе FLG 90x90	1
8	31QD-10170	Трубка	1
84	S017-16090D	Болт с шестигранной головкой (под шестигранник)	2
9	31QD-10190	Трубка в сборе	1
