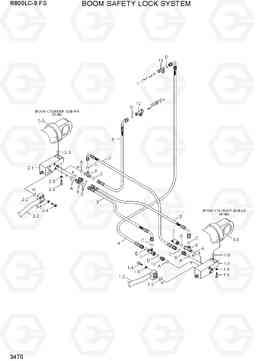

BOOM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R800LC-9 FS
BOOM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R800LC-9 FS со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3470
Наименование:BOOM SAFETY LOCK SYSTEM
Версия:
BOOM SAFETY LOCK SYSTEM R800LC-9 FS
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31ND-54010YL | цилиндра стрелы с / ВВЛ, LH | 1 | ||
| 1-0 | @ | BOOM CYL SUB ASSY | 1 |
SEE 4180, *-1
|
|
| 1-1 | 31ND-55011 | замок предохранительный клапан | 1 | ||
| 1-1-1 | XKCH-00001 | Клапан предохранительный (разгрузочный, сброса давления) | 1 |
NOT SHOWN
|
|
| 1-1-2 | XKCH-00003 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
NOT SHOWN
|
|
| 1-2 | XKCD-01841 | Трубка в сборе | 1 | ||
| 1-3 | XKCD-00499 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-4 | XKCD-00535 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-5 | XKCD-00501 | Шайба пружинная | 8 | ||
| 1-6 | XKCD-00583 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 10 | X820-085252 | Тройник | 1 | ||
| 11 | X840-525152 | Переходник | 1 | ||
| 12 | X840-525252 | Переходник | 1 | ||
| 13 | X500-110011 | Разъем | 1 | ||
| 2 | 31ND-54020YL | цилиндра стрелы с / ВВЛ, относительной влажности | 1 | ||
| 2-0 | @ | BOOM CYL SUB ASSY | 1 |
SEE 4180, *-1
|
|
| 2-1 | 31ND-55011 | замок предохранительный клапан | 1 | ||
| 2-1-1 | XKCH-00001 | Клапан предохранительный (разгрузочный, сброса давления) | 1 |
NOT SHOWN
|
|
| 2-1-2 | XKCH-00003 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
NOT SHOWN
|
|
| 2-2 | XKCD-01842 | Трубка в сборе | 1 | ||
| 2-3 | XKCD-00499 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 2-4 | XKCD-00535 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-5 | XKCD-00501 | Шайба пружинная | 8 | ||
| 2-6 | XKCD-00583 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 3 | P933-047018 | Шланг в сборе | 3 | ||
| 4 | P930-062097 | Шланг в сборе | 1 | ||
| 5 | P930-062071 | Шланг в сборе | 1 | ||
| 6 | 31N4-22170 | Тройник тип запуска | 1 | ||
| 7 | 31E5-50325 | Датчик давления (переключатель, реле) | 1 |
OVERLOAD
|
|
| 8 | 31N9-90550 | Тройник | 1 | ||
| 9 | X500-110001 | Разъем | 3 | ||
| A | S631-011004 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| C | S621-011001 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| D | S621-012001 | Кольцо уплотнительное (О-кольцо) | 4 |
