Гидроразводка рукояти (3.5 м) экскаватора гусеничного Hyundai R800LC-9 FS

Код подсистемы:3500

Наименование:ARM HYDRAULIC PIPING(3.5M)

Версия:

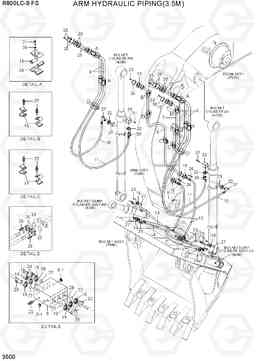

ARM HYDRAULIC PIPING(3.5M) R800LC-9 FS

Поз.	Код	Наименование	Кол	Прим.
10	31ND-62100	шланг в сборе FLG 0x90	2
11	31ND-62110	шланг в сборе FLG 0x0	2
12	31ND-62180	шланг в сборе FLG 0x90	2
13	31ND-62140	шланг в сборе FLG 0x90	2
14	31ND-62150	шланг в сборе FLG 0x90	2
15	31ND-51020	Уплотнительная втулка	8
16	31E7-01711	зажим в сборе	8
17	31E7-01750	зажим в сборе	2
18	P173-120102	фланец гидрокси, сплит	16
19	P173-160104	фланец гидрокси, сплит	12
20	P174-200106	фланец гидрокси, сплит	16
21	S017-160456	Болт с шестигранной головкой (под шестигранник)	8
22	S037-123526	Болт	14
23	S109-100356	Болт с шестигранной головкой (под шестигранник)	48
24	S109-100456	Болт с шестигранной головкой (под шестигранник)	8
25	S109-120506	Болт с шестигранной головкой (под шестигранник)	32
26	S411-160006	Шайба пружинная	8
27	Y171-019004	Кольцо уплотнительное (О-кольцо)	8
28	Y171-024004	Кольцо уплотнительное (О-кольцо)	6
29	Y171-027004	Кольцо уплотнительное (О-кольцо)	14
30	S109-140706	Болт с шестигранной головкой (под шестигранник)	8
31	S109-120406	Болт с шестигранной головкой (под шестигранник)	8
32	31NA-12070	фланец гидрокси, сплит	8
33	31ND-62160	блок фланец	2
34	31ND-51010	Трубный зажим	8
35	P280-204000	Фланец крышки	4
36	P280-163000	Фланец крышки	2
37	S109-140506	Болт с шестигранной головкой (под шестигранник)	8
5	31ND-62051	блок фланец	1
5-1	P220-110103	Заглушка	2
6	31ND-62060YL	трубы ва ведро цил	4
7	31ND-62071YL	трубы ва сбросить CYL, SC	1
8	31ND-62081YL	трубы ва сбросить CYL, LC	1
