Гидроцилиндр рукояти экскаватора гусеничного Hyundai R800LC-9 FS

Гидроцилиндр рукояти экскаватора гусеничного Hyundai R800LC-9 FS со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:4190

Наименование:ARM CYLINDER

Версия:

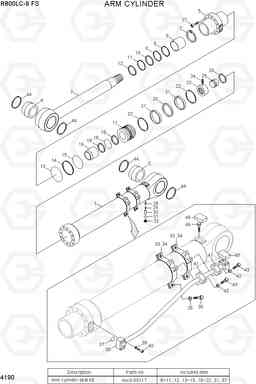

ARM CYLINDER R800LC-9 FS

Поз.	Код	Наименование	Кол	Прим.
*	31ND-52031YL	Гидроцилиндр рукояти в сборе	1
1	XKCD-00425	Гильза цилиндра атригера	1
16	XKCD-00439	Кольцо	1
17	XKCD-00440	Поршень	1
2	XKCD-00426	Втулка поршневого пальца	1
23	XKCD-00446	гайка поршня	1
24	XKCD-00447	Комплект винтов	1
25	XKCD-00448	с / поршень	1
26	XKCD-00449	кольцо остановка	1
27	XKCD-00450	Болт с шестигранной головкой (под шестигранник)	14
28	XKCD-00451	Клапан обратный	1
29	XKCD-00452	Пружина	1
3	XKCD-00427	Шток в сборе	1
30	XKCD-00453	SUPPORT-SPRING	1
32	XKCD-00455	Пробка (заглушка)	1
33	XKCD-00456	группа в сборе трубы	1
34	XKCD-00457	Группа труб	1
35	XKCD-00458	Шайба пружинная	2
36	XKCD-00459	Болт с шестигранной головкой (под шестигранник)	2
38	XKCD-00682	Трубка в сборе	1
39	XKCD-00462	Шайба пружинная	4
3K7	XKCD-00683	Кольцо уплотнительное (О-кольцо)	1
4	XKCD-00426	Втулка поршневого пальца	1
40	XKCD-00463	Болт с шестигранной головкой (под шестигранник)	4
41	XKCD-00464	Трубный зажим	1
42	XKCD-00462	Шайба пружинная	2
43	XKCD-00465	Болт с шестигранной головкой (под шестигранник)	2
44	XKCD-00466	Палец	4
5	XKCD-00428	Крышка стержень	1
6	XKCD-00429	Втулка шатуна	1
7	XKCD-00430	Кольцо	1
K	XKCD-03117	Ремкомплект / комплект уплотнений (ремкомплект)	1	SEE ILLUST
K10	XKCD-00433	Кольцо	1
K11	XKCD-00434	стеклоочиститель пыли	1
K12	XKCD-00435	Кольцо	1
K13	XKCD-00436	Кольцо уплотнительное (О-кольцо)	1
K14	XKCD-00437	Кольцо	1
K15	XKCD-00438	Кольцо уплотнительное (О-кольцо)	1
K18	XKCD-00441	Уплотнение	1
K19	XKCD-00442	Кольцо изнашиваемое	2
K20	XKCD-03114	кольцо пыли	2
K21	XKCD-00444	Кольцо уплотнительное (О-кольцо)	1
K22	XKCD-00445	Кольцо	2
K31	XKCD-00454	Кольцо уплотнительное (О-кольцо)	1
K8	XKCD-00431	печать буфера	1
K9	XKCD-00432	U-PACKING	1
