Цилиндр на передний ковш экскаватора гусеничного Hyundai R800LC-9 FS

Цилиндр на передний ковш экскаватора гусеничного Hyundai R800LC-9 FS со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4250
Наименование:BUCKET DUMP CYLINDER
Версия:

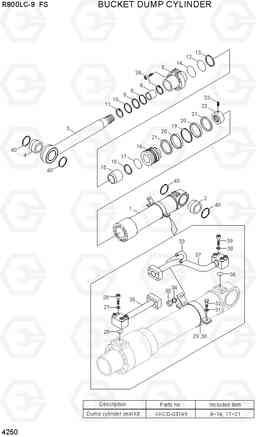

BUCKET DUMP CYLINDER R800LC-9 FS
4250 BUCKET DUMP CYLINDER R800LC-9 FS, Hyundai
Поз. Код Наименование Кол Прим.
* 31ND-62030YL сбросить цилиндр в сборе LH 1
* 31ND-62040YL сбросить цилиндр в сборе RH 1
1 XKCD-00539 Гильза цилиндра атригера 1
15 XKCD-00553 Кольцо 1
16 XKCD-00554 Поршень 1
2 XKCD-00540 Втулка шатуна 1
22 XKCD-00560 гайка поршня 1
23 XKCD-00561 установочный винт 1
24 XKCD-00562 Болт с шестигранной головкой (под шестигранник) 16
25 XKCD-00563 Кольцо уплотнительное (О-кольцо) 1
26 XKCD-00564 Трубка в сборе 1
27 XKCD-00458 Шайба пружинная 4
28 XKCD-00565 Болт с шестигранной головкой (под шестигранник) 4
29 XKCD-00566 группа в сборе трубы 1
3 XKCD-00541 Шток в сборе 1
30 XKCD-00567 Группа труб 1
31 XKCD-00458 Шайба пружинная 2
32 XKCD-00459 Болт с шестигранной головкой (под шестигранник) 2
33 XKCD-00568 U-образный болт (скоба, П образный) / хомут 1
34 XKCD-00533 Шайба пружинная 2
35 XKCD-00569 Гайка 2
36 XKCD-00563 Кольцо уплотнительное (О-кольцо) 1
37 XKCD-00572 Трубка в сборе 1
37 XKCD-00570 Трубка в сборе 1
38 XKCD-00458 Шайба пружинная 4
39 XKCD-00565 Болт с шестигранной головкой (под шестигранник) 4
4 XKCD-00542 Втулка поршневого пальца 1
40 XKCD-00571 Палец 4
5 XKCD-00543 Крышка стержень 1
6 XKCD-00544 Втулка шатуна 1
7 XKCD-00545 Кольцо 1
K XKCD-03149 Ремкомплект / комплект уплотнений (ремкомплект) 1
SEE ILLUST
K10 XKCD-00548 стеклоочиститель пыли 1
K11 XKCD-03143 RETAINING RING 1
K12 XKCD-00550 Кольцо уплотнительное (О-кольцо) 1
K13 XKCD-00551 Кольцо 1
K14 XKCD-00552 Кольцо уплотнительное (О-кольцо) 1
K17 XKCD-00555 Кольцо уплотнительное (О-кольцо) 1
K18 XKCD-00556 Кольцо 2
K19 XKCD-00557 Уплотнение 1
K20 XKCD-00558 Кольцо изнашиваемое 2
K21 XKCD-03145 кольцо пыли 2
K8 XKCD-00546 печать буфера 1
K9 XKCD-00547 U-PACKING 1
