BOTTOM PLATE MOUNTING экскаватора гусеничного Hyundai R800LC-9 FS
BOTTOM PLATE MOUNTING экскаватора гусеничного Hyundai R800LC-9 FS со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6170
Наименование:BOTTOM PLATE MOUNTING
Версия:2013. 8.31 REV.13H

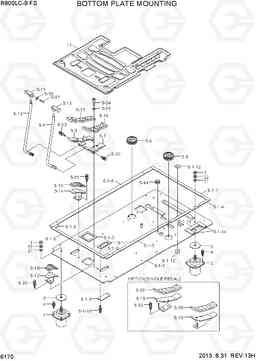

BOTTOM PLATE MOUNTING R800LC-9 FS
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 71Q6-22730 | Подушка кабины (резионовая опора) | 2 | ||
| 17 | 71Q6-23010 | коврик | 1 |
STD
|
|
| 17 | 71Q6-23020 | коврик | 1 |
OPT
|
|
| 2 | 71Q6-22820 | Подушка кабины (резионовая опора) | 2 | ||
| 21 | S403-162006 | Плоская шайба | 4 | ||
| 22 | S411-160006 | Шайба пружинная | 4 | ||
| 3 | 71E9-10650-DA | Шайба | 4 | ||
| 4 | S037-103026 | Болт | 16 | ||
| 5-1 | 71Q6-10102 | BOTTOM PLATE ASSY | 1 | ||
| 5-1-1 | 71Q6-10170 | Нижняя пластина ва | 1 | ||
| 5-1-10 | S037-102026 | Болт | 2 | ||
| 5-1-11 | 71Q6-10300 | коврик резиновый | 2 | ||
| 5-1-12 | 71Q6-10310 | SPONGE | 2 | ||
| 5-1-14 | 71Q6-10320 | коврик резиновый | 2 | ||
| 5-1-15 | 71Q6-10330 | коврик резиновый | 2 | ||
| 5-1-2 | 71Q6-10110 | коврик резиновый | 1 | ||
| 5-1-3 | 71Q6-10120 | коврик резиновый | 1 | ||
| 5-1-4 | 71Q6-10130 | коврик резиновый | 1 | ||
| 5-1-5 | 71Q6-10140 | коврик резиновый | 1 | ||
| 5-1-6 | 71Q6-10150 | коврик резиновый | 1 | ||
| 5-1-7 | 71Q6-10160 | коврик резиновый | 1 | ||
| 5-1-8 | 71Q6-22780 | коврик резиновый | 2 | ||
| 5-1-9 | 71Q6-22790 | Защита | 1 | ||
| 5-10 | 71Q6-20751 | путешествия рычаг ва RH | 1 | ||
| 5-11 | 71Q6-20630 | Ручка путешествия | 2 | ||
| 5-12 | 71Q6-20530 | ноги ва остальные LH | 1 | ||
| 5-13 | 71Q6-20560 | Педаль ва LH | 1 |
SINGLE PADAL
|
|
| 5-14 | 71Q6-20730 | ноги ва остальные RH | 1 | ||
| 5-15 | 71Q6-22700 | Педаль, правая | 1 |
SINGLE PADAL
|
|
| 5-16 | 71Q6-20660 | Педаль резина, LH | 1 | ||
| 5-17 | 71Q6-20680 | резиновые педали, относительной влажности | 1 | ||
| 5-18 | 71Q6-20670 | резиновая подставка для ног, LH | 1 | ||
| 5-19 | 71Q6-20690 | резиновая подставка для ног, относительной влажности | 1 | ||
| 5-20 | 71Q6-22740 | Педаль резины | 2 |
SINGLE PADAL
|
|
| 5-32 | S037-102026 | Болт | 4 |
SINGLE PADAL
|
|
| 5-33 | S037-102526 | Болт | 12 | ||
| 5-34 | S109-100156 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 5-35 | S403-04100B | Плоская шайба | 2 | ||
| 5-36 | S403-10200B | Плоская шайба | 2 | ||
| 5-37 | S161-040256 | Винт с крестообразным шлицем | 2 | ||
| 5-38 | S661-301200 | Крышка резиновая | 1 | ||
| 5-5 | 71Q6-20990 | втулка пилот шланг | 1 | ||
| 5-6 | 71Q6-22960 | втулка RH | 1 | ||
| 5-7 | 71Q6-20500 | Педаль ва LH | 1 | ||
| 5-8 | 71Q6-20700 | Педаль, правая | 1 | ||
| 5-9 | 71Q6-20601 | путешествия рычаг ва LH | 1 | ||
| 7 | S205-16100B | Гайка | 4 |
