Топливный бак (бензобак) экскаватора гусеничного Hyundai R80CR-9
Топливный бак (бензобак) экскаватора гусеничного Hyundai R80CR-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1070
Наименование:FUEL TANK
Версия:2013. 8.31 REV.13H

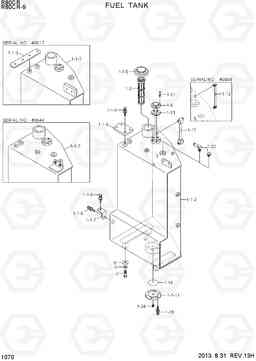

FUEL TANK R80CR-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | @ | HYD & FUEL TANK ASSY | 1 | ||
| 1-1 | @ | HYD & FUEL TANK SUB | 1 | ||
| 1-1-11 | 31ML-02160 | Крышка | 1 | ||
| 1-1-2 | 31Q1-02012 | Топливный бак (бензобак) ва | 1 | ||
| 1-1-2 | 31Q1-02013 | Топливный бак (бензобак) ва | 1 | ||
| 1-1-2 | 31Q1-02014 | Топливный бак (бензобак) ва | 1 | ||
| 1-1-2 | 31Q1-02015 | Топливный бак (бензобак) ва | 1 | ||
| 1-1-3 | 31ML-01160 | Пластина | 1 | ||
| 1-1-3 | 31Q1-01160 | Пластина | 1 | ||
| 1-1-5 | 31Q4-02130 | крышка топливного бака в сборе | 1 | ||
| 1-1-6 | S037-122526 | Болт | 4 | ||
| 1-1-6 | S037-122526 | Болт | 5 | ||
| 1-1-7 | 31ML-01170 | Пластина | 1 | ||
| 1-1-8 | S037-124026 | Болт | 1 | ||
| 1-12 | 31N6-02600 | Уровнемер | 1 | ||
| 1-12 | 33Q6-02600 | Уровнемер | 1 | ||
| 1-13 | E128-1053 | Прокладка | 1 | ||
| 1-16 | S632-080001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-18 | S035-082526 | Болт | 6 | ||
| 1-21 | S161-040156 | Винт с крестообразным шлицем | 5 | ||
| 1-22 | P220-430103 | Заглушка | 1 |
W/O /F/F PUMP
|
|
| 1-22 | 11M6-51190 | ELBOW | 1 |
W/ F/F PUMP
|
|
| 1-24 | P220-110102 | Заглушка | 1 | ||
| 1-3 | 31QA-02080 | Фильтр | 1 | ||
| 1-8 | 21ML-01200 | Датчик топлива | 1 | ||
| 1-8-1 | 21M8-01220 | FLOAT | 1 |
NOT SHOWN
|
|
| 2 | S017-16055D | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 4 | S441-160006 | Шайба | 4 | ||
| 5 | 41M5-51920 | Прокладка регулировочная | 4 |
