UPPER HYD PIPING(BASE 2) экскаватора гусеничного Hyundai R80CR-9
UPPER HYD PIPING(BASE 2) экскаватора гусеничного Hyundai R80CR-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3110
Наименование:UPPER HYD PIPING(BASE 2)
Версия:2013. 4.30 REV.13D

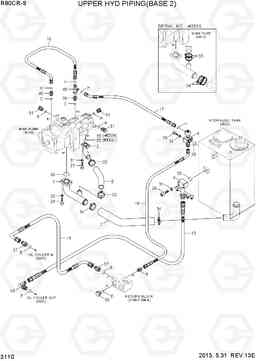

UPPER HYD PIPING(BASE 2) R80CR-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31Q1-10200 | в сборе Всасывающий трубопровод | 1 | ||
| 14 | 31Q1-10940 | шланг в сборе гидрокси 90x90 | 1 | ||
| 14 | 31Q1-10941 | шланг в сборе гидрокси 90x90 | 1 | ||
| 15 | 31Q1-10950 | шланг в сборе гидрокси 0x0 | 1 | ||
| 16 | 31Q1-10960 | шланг в сборе тыс 0x45 | 1 | ||
| 17 | P920-082010 | Шланг в сборе | 1 | ||
| 17 | P920-082011 | Шланг в сборе | 1 | ||
| 18 | P930-082011 | Шланг в сборе | 1 | ||
| 18 | P930-082006 | Шланг в сборе | 1 | ||
| 2 | 31Q1-10400 | в сборе Всасывающий трубопровод | 1 | ||
| 27 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 28 | S109-100606 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 29 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 3 | 31Q1-10461 | в обратном трубопроводе | 1 | ||
| 31 | S411-100006 | Шайба пружинная | 12 | ||
| 32 | S411-120006 | Шайба пружинная | 4 | ||
| 33 | S572-580006 | Зажим | 4 | ||
| 33 | S572-560006 | Зажим | 4 | ||
| 33 | 31Q6-10820 | U-образный болт (скоба, П образный) / хомут / зажим | 2 | ||
| 34 | S572-780006 | Зажим | 4 | ||
| 34 | S572-730006 | Зажим | 4 | ||
| 34 | 31Q6-10840 | U-образный болт (скоба, П образный) / хомут / зажим | 2 | ||
| 35 | S632-035001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 35 | S632-035001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 36 | S632-055004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 36 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 37 | P010-110006 | Соединитель | 2 | ||
| 38 | 33HD-80210 | Соединитель | 1 | ||
| 4 | 31Q1-10471 | в обратном трубопроводе | 1 | ||
| 40 | X500-110003 | Разъем | 1 | ||
| 45 | P020-110005 | Колено 90 | 1 | ||
| 48 | X820-085353 | Тройник | 1 | ||
| 50 | P220-110105 | Заглушка | 1 | ||
| 51 | 31EK-11130 | COUPLING-SCREW | 3 | ||
| 55 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 7 | 31Q1-10310 | всасывающий шланг | 1 | ||
| 8 | 31Q1-10420 | всасывающий шланг | 1 | ||
| 9 | 31Q1-10621 | Клапан обратный | 1 | ||
| A | S621-014001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| B | S621-018001 | О кольцо | 1 | ||
| D | S631-011004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| F | S631-018004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| H | S631-029004 | Кольцо уплотнительное (О-кольцо) | 3 |
