Гидроцилиндр рукояти (тип 2) экскаватора гусеничного Hyundai R80CR-9
Гидроцилиндр рукояти (тип 2) экскаватора гусеничного Hyundai R80CR-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4515
Наименование:ARM CYLINDER(TYPE 2)
Версия:2011.10.31 REV.11K

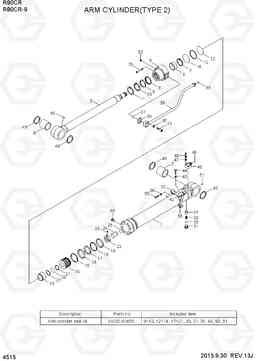

ARM CYLINDER(TYPE 2) R80CR-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31Q1-55120 | Гидроцилиндр рукояти в сборе | 1 | ||
| 1 | XKCD-02478 | Гильза цилиндра атригера | 1 | ||
| 10 | XKCD-01623 | пыль стеклоочистителя | 1 | ||
| 11 | XKCD-01624 | RETAINING RING | 1 | ||
| 12 | XKCD-01198 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 13 | XKCD-02483 | BACK UP RING | 1 | ||
| 14 | XKCD-01240 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 15 | XKCD-02484 | CUSHION RING | 1 | ||
| 16 | XKCD-02485 | Поршень | 1 | ||
| 17 | XKCD-01203 | Уплотнение | 1 | ||
| 18 | XKCD-02486 | Кольцо изнашиваемое | 2 | ||
| 19 | XKCD-01204 | Пыльник | 2 | ||
| 2 | XKCD-02479 | контактный куст | 1 | ||
| 20 | XKCD-01272 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 21 | XKCD-02487 | BACK UP RING | 2 | ||
| 22 | XKCD-02284 | гайка поршня | 1 | ||
| 23 | XKCD-01205 | Комплект винтов | 1 | ||
| 24 | XKCD-01577 | с / поршень | 1 | ||
| 25 | XKCD-01261 | кольцо остановка | 1 | ||
| 26 | XKCD-01578 | Болт с шестигранной головкой (под шестигранник) | 10 | ||
| 27 | XKCD-00983 | Клапан обратный | 1 | ||
| 28 | XKCD-00984 | Пружина | 1 | ||
| 29 | XKCD-00453 | SUPPORT-SPRING | 1 | ||
| 3 | XKCD-02480 | Шток в сборе | 1 | ||
| 30 | XKCD-00454 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 31 | XKCD-00455 | Пробка (заглушка) | 1 | ||
| 32 | XKCD-02488 | PIPE BAND ASSY | 1 | ||
| 33 | XKCD-02489 | PIPE BAND | 1 | ||
| 34 | XKCD-00533 | Шайба пружинная | 2 | ||
| 35 | XKCD-01478 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 36 | XKCD-02320 | Вставка | 1 | ||
| 37 | XKCD-01479 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 38 | XKCD-02490 | Трубка в сборе | 1 | ||
| 39 | XKCD-01479 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 4 | XKCD-02479 | контактный куст | 1 | ||
| 40 | XKCD-00989 | Шайба пружинная | 4 | ||
| 41 | XKCD-02491 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 42 | XKCD-01482 | Зажим | 1 | ||
| 43 | XKCD-00533 | Шайба пружинная | 1 | ||
| 44 | XKCD-01614 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 46 | XKCD-01479 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 47 | XKCD-00533 | Шайба пружинная | 4 | ||
| 48 | XKCD-01631 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 49 | XKCD-02493 | контактный стеклоочистителя | 4 | ||
| 5 | XKCD-02481 | ROD COVER | 1 | ||
| 50 | XKCD-01994 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 51 | XKCD-00729 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 53 | XKCD-02495 | Пробка (заглушка) | 2 | ||
| 6 | XKCD-01193 | Втулка шатуна | 1 | ||
| 7 | XKCD-01194 | Кольцо | 1 | ||
| 8 | XKCD-02482 | Буфер печать | 1 | ||
| 9 | XKCD-01622 | U-PACKING | 1 | ||
| K | XKCD-02653 | Ремкомплект / комплект уплотнений | 1 |
SEE ILLUST
|
|
| N45 | XKCD-02492 | фланец порт | 1 | ||
| N52 | XKCD-02494 | ORIFICE | 1 |
