UPPER HYD PIPING(TRAVEL) экскаватора гусеничного Hyundai R80CR-9A

Код подсистемы:3140

Наименование:UPPER HYD PIPING(TRAVEL)

Версия:2014. 4.30 REV.14D

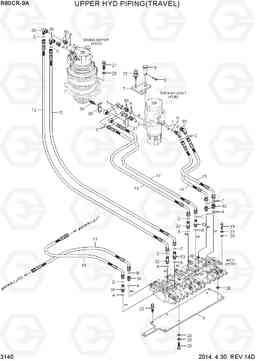

UPPER HYD PIPING(TRAVEL) R80CR-9A

Поз.	Код	Наименование	Кол	Прим.
11	P933-066014	Шланг в сборе	1
12	P930-086032	HOSE ASSY-ORFS,0X90	1
13	P930-086033	HOSE ASSY-ORFS,0X90	1
14	P930-086018	Шланг в сборе	1
15	P930-086019	Шланг в сборе	1
16	P930-086020	Шланг в сборе	1
17	P930-086023	Шланг в сборе	1
18	P933-066013	Шланг в сборе	1
18	P933-066011	HOSE ASSY-ORFS,THD(0X90)	1
19	S015-080806	Болт с шестигранной головкой (под шестигранник)	2
20	S017-100256	Болт с шестигранной головкой (под шестигранник)	2
21	S017-16055D	Болт с шестигранной головкой (под шестигранник)	8
22	S037-122526	Болт	4
23	S037-123526	Болт	2
25	S403-08200B	Плоская шайба	2
26	S403-10200B	Плоская шайба	6
27	S411-080006	Шайба пружинная	2
28	S411-100006	Шайба пружинная	5
29	S441-160006	Шайба	8
30	X500-110003	Разъем	6
31	X511-108525	Соединитель	1
32	X511-108533	Разъем ORFS, долго	2
33	X511-108534	Соединитель	2
34	X511-108523	Соединитель	1
35	X530-110003	Штуцер	2
36	X850-535300	Колено 90, поворотный, ORFS	2
37	31M7-50240GG	Пластина	1
38	31M7-65110GG	Зажим	1
39	S037-102026	Болт	1
5	31ML-10780	Трубка в сборе	2
6	31Q1-10530	Кронштейн гидрораспределителя	1
7	31M8-10362GG	Кронштейн т / совместное	1
8	S491-160702	Палец	1
9	S501-150001	контактный самоблокирующиеся	1
A	S631-018004	Кольцо уплотнительное (О-кольцо)	14
B	S621-012001	Кольцо уплотнительное (О-кольцо)	AR
C	S621-014001	Кольцо уплотнительное (О-кольцо)	12
