PILOT HYD PIPING(BASE 4) экскаватора гусеничного Hyundai R80CR-9A

Код подсистемы:3260

Наименование:PILOT HYD PIPING(BASE 4)

Версия:2014. 4.30 REV.14D

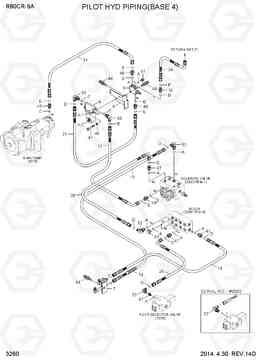

PILOT HYD PIPING(BASE 4) R80CR-9A

Поз.	Код	Наименование	Кол	Прим.
18	X400-042027	Шалнг	1
19	X400-042043	Шланг в сборе	1
21	X400-062009	Шланг в сборе	1
26	X420-042018	Шланг в сборе	1
3	31Q1-20301	Клапан предохранительный (разгрузочный, сброса давления)	1
31	X420-062007	Шланг в сборе	1
34	P930-082007	Шланг в сборе	1
38	X420-042014	HOSE ASSY ORFS 0x90	1
4	31MH-20310	Фильтр пилотный в сборе, гидравлики	1
4-1	31E3-0044	BODY	1
4-2	31MH-20320	Элемент фильтра пилотного, гидравлики	1
41	S015-060606	Болт с шестигранной головкой (под шестигранник)	2
44	S037-102526	Болт	3
45	S411-060006	Шайба пружинная	2
47	X500-110001	Разъем	3
47	X500-110001	Разъем	4
48	X500-110002	Разъем	3
49	X500-110015	Разъем	1
52	X520-110001	Штуцер 90 orfs	3
52	X520-110001	Штуцер 90 orfs	2
55	X520-110014	Штуцер 90 orfs	2
57	X850-515100	Колено 90 поворотный, ORFS	1
60	P220-110102	Заглушка	2
66	S035-085026	Болт	2
67	31EK-11130	COUPLING-SCREW	1
7	31ML-20130	Кронштейн	1
70	X500-110012	Разъем	1
71	X420-062023	Шланг в сборе	1
74	P753-060003	PROTECTOR COVER-HOSE	1
9	31Q1-22311	Кронштейн	1
A	S631-011004	Кольцо уплотнительное (О-кольцо)	9
B	S631-014004	Кольцо уплотнительное (О-кольцо)	4
C	S631-018004	Кольцо уплотнительное (О-кольцо)	3
D	S621-011001	Кольцо уплотнительное (О-кольцо)	6
E	S621-012001	Кольцо уплотнительное (О-кольцо)	6
F	S621-014001	Кольцо уплотнительное (О-кольцо)	1
