BOOM SAFETY LOCK CYLINDER экскаватора гусеничного Hyundai R80CR-9A
BOOM SAFETY LOCK CYLINDER экскаватора гусеничного Hyundai R80CR-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4507
Наименование:BOOM SAFETY LOCK CYLINDER
Версия:2014.02.28 REV.14B

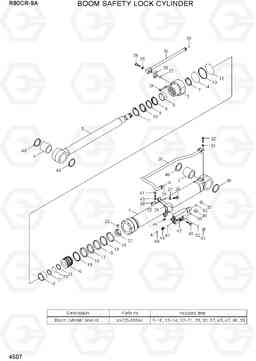

BOOM SAFETY LOCK CYLINDER R80CR-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31Q1-52910 | Гидроцилиндр стрелы в сборе | 1 | ||
| 1 | XKCD-03337 | Гильза цилиндра атригера | 1 | ||
| 11 | XKCD-01600 | RETAINING RING | 1 | ||
| 15 | XKCD-01602 | CUSHION RING | 1 | ||
| 16 | XKCD-01603 | Поршень | 1 | ||
| 2 | XKCD-02312 | контактный куст | 1 | ||
| 22 | XKCD-02276 | гайка поршня | 1 | ||
| 23 | XKCD-02277 | установочный винт | 1 | ||
| 24 | XKCD-01610 | Болт с шестигранной головкой (под шестигранник) | 10 | ||
| 25 | XKCD-03340 | PIPE BAND ASSY | 1 | ||
| 26 | XKCD-03341 | PIPE BAND ASSY | 1 | ||
| 27 | XKCD-00533 | Шайба пружинная | 2 | ||
| 28 | XKCD-01478 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 3 | XKCD-03338 | Шток в сборе | 1 | ||
| 30 | XKCD-03343 | Трубка в сборе | 1 | ||
| 31 | XKCD-00989 | Шайба пружинная | 4 | ||
| 32 | XKCD-02491 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 34 | XKCD-03342 | Трубка в сборе | 1 | ||
| 35 | XKCD-00989 | Шайба пружинная | 4 | ||
| 36 | XKCD-02491 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 39 | XKCD-01584 | Вставка | 1 | ||
| 4 | XKCD-02312 | контактный куст | 1 | ||
| 40 | XKCD-01613 | Зажим | 1 | ||
| 41 | XKCD-01614 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 42 | XKCD-03334 | Клапан обратный | 1 | ||
| 43 | XKCD-03335 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 44 | XKCD-00569 | Гайка | 1 | ||
| 46 | XKCD-03333 | NIPPLE | 1 | ||
| 49 | XKCD-02153 | DUST CAP | 1 | ||
| 5 | XKCD-03339 | ROD COVER | 1 | ||
| 50 | XKCD-00992 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 51 | XKCD-01285 | Диск | 2 | ||
| 52 | XKCD-00992 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 54 | XKCD-01116 | Диск | 1 | ||
| 55 | XKCD-00992 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 6 | XKCD-01596 | Род Буш | 1 | ||
| K | XKCD-03344 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K10 | XKCD-02420 | пыль стеклоочистителя | 1 | ||
| K12 | XKCD-00555 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K13 | XKCD-00556 | Кольцо | 1 | ||
| K14 | XKCD-01601 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K17 | XKCD-01604 | PISTON SEAL | 1 | ||
| K18 | XKCD-01605 | Кольцо изнашиваемое | 2 | ||
| K19 | XKCD-01606 | Пыльник | 2 | ||
| K20 | XKCD-01607 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K21 | XKCD-01608 | BACK UP RING | 2 | ||
| K29 | XKCD-01479 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K33 | XKCD-01479 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K37 | XKCD-01479 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K45 | XKCD-00992 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K47 | XKCD-02685 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K48 | XKCD-01213 | Палец | 4 | ||
| K53 | XKCD-02685 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K7 | XKCD-01009 | Кольцо | 1 | ||
| K8 | XKCD-01597 | Буфер печать | 1 | ||
| K9 | XKCD-01598 | U-PACKING | 1 |
