BOOM SAFETY LOCK SYSTEM экскаватора колесного Hyundai R95W-3
BOOM SAFETY LOCK SYSTEM экскаватора колесного Hyundai R95W-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2210
Наименование:BOOM SAFETY LOCK SYSTEM
Версия:2001.11.20 REV.2

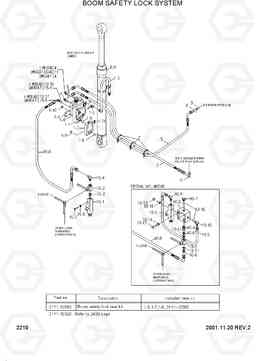

BOOM SAFETY LOCK SYSTEM R95W-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 35EA-52110 | Гидроцилиндр стрелы в сборе, левый | 1 | ||
| 1-0 | @ | BOOM CYL SUB ASSY | 1 |
SEE 2400,*-1
|
|
| 1-1 | 35EA-95010 | SAFETY LOCK VALVE | 1 | ||
| 1-10 | S109-100856 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-2 | 31EE-90510 | BLOCK ASSY | 1 | ||
| 1-21 | P220-430203 | Заглушка | 1 | ||
| 1-3 | 31EE-90520 | Трубка в сборе | 1 | ||
| 1-4 | 35EA-90540 | FLANGE-PLUG | 1 | ||
| 1-5 | P020-110003 | Колено 90 | 1 | ||
| 1-9 | S109-080406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 10 | 31EE-90550 | O/L WARNING DEVICE KIT | 1 | ||
| 10-1 | 31E5-50320 | Датчик давления (переключатель, реле) | 1 | ||
| 10-10 | P030-110001 | Штуцер -90 | 1 | ||
| 10-11 | P391-040000 | Шайба медная | 2 | ||
| 10-12 | S017-120552 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 10-13 | S015-050452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 10-14 | S411-120002 | Шайба пружинная | 2 | ||
| 10-15 | S411-050002 | Шайба пружинная | 2 | ||
| 10-16 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 10-17 | P020-110001 | Колено 90 | 1 | ||
| 10-2 | 31E5-50330 | клапан отключения | 1 | ||
| 10-3 | 31E6-90550 | Корпус клапана | 1 | ||
| 10-4 | 31E6-90560 | ADAPTOR-SWIVEL NUT | 1 | ||
| 10-5 | 31EG-90570 | Рукав высокого давления (РВД) | 1 | ||
| 10-6 | P613-047011 | HOSE ASSY-THD 0X45 | 1 | ||
| 10-7 | P220-110102 | Заглушка | 1 | ||
| 10-8 | P010-120002 | Соединитель | 2 | ||
| 10-9 | 31E5-50350 | Колено 90 | 1 | ||
| 11 | P010-110002 | Соединитель | 1 | ||
| 15 | 31EE-90551 | O/L WARNING DEVICE KIT | 1 | ||
| 15-1 | 31E5-50325 | Датчик давления (переключатель, реле) | 1 | ||
| 15-2 | 31E5-50330 | клапан отключения | 1 | ||
| 15-3 | 31E5-50340 | Соединитель | 1 | ||
| 15-4 | 31E5-50350 | Колено 90 | 1 | ||
| 15-5 | 34E7-00440 | ELBOW 90-LONG | 1 | ||
| 15-6 | P623-047048 | Шланг в сборе | 1 | ||
| 15-7 | S015-050452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 15-8 | S411-050002 | Шайба пружинная | 2 | ||
| 15-9 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 2 | 31EE-90530 | HOSE ASSY-COM | 1 | ||
| 2 | 31EE-90531 | Шланг в сборе | 1 | ||
| 3 | P420-042052 | Шланг в сборе | 1 | ||
| 3 | 31EE-90540 | Шланг в сборе | 1 | ||
| 4 | P020-110001 | Колено 90 | 3 | ||
| 4 | P020-110001 | Колено 90 | 2 | ||
| 4 | P020-110001 | Колено 90 | 3 | ||
| 5 | 32E6-10460 | TEE-R/TYPE,S/NUT | 1 | ||
| 6 | P320-080804 | TEE | 1 | ||
| 6 | 31L1-0105 | Фиттинг | 1 |
WITHOUT S/LOCK
|
|
| 7 | S552-020102 | Зажим | 10 | ||
| 8 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 8 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 9 | S631-018001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K | 31Y1-15990 | S/LOCK SEAL KIT | 1 |
SEE ILLUST
|
|
| K1-6 | CO0413A | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K1-7 | S631-018001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K1-8 | S632-030001 | Кольцо уплотнительное (О-кольцо) | 2 |
