BRAKE VALVE экскаватора колесного Hyundai R95W-3
BRAKE VALVE экскаватора колесного Hyundai R95W-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2260
Наименование:BRAKE VALVE
Версия:2001. 6. 1 REV.1

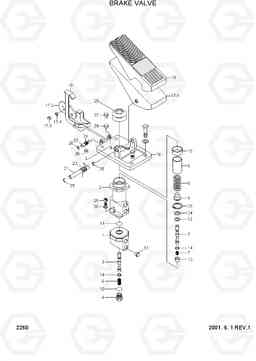

BRAKE VALVE R95W-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31EE-30110 | Кран тормозной в сборе | 1 | ||
| * | 31ER-30110 | BRAKE VALVE ASSY | 1 | ||
| 1 | 8810022 | BODY-LOWER | 1 | ||
| 10 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 13 | 8840265 | GUIDE | 1 | ||
| 15 | S731-025030 | Втулка | 1 | ||
| 16 | 8810024 | PLATE-PEDAL | 1 | ||
| 17 | 8810030 | Педаль в сборе | 1 | ||
| 17-1 | 8810029 | PEDAL | 1 | ||
| 17-2 | 8830111 | PLATE-LOCK | 1 | ||
| 17-3 | S017-080202 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 18 | 8810040 | Крышка педали | 1 | ||
| 19 | 8820083 | LATCH | 1 | ||
| 2 | 8810023 | BODY-UPPER | 1 | ||
| 20 | 8820077 | BELLOWS | 1 | ||
| 21 | 8840316 | PIN 1-LOCK | 1 | ||
| 22 | 8840315 | PIN 2-LOCK | 1 | ||
| 23 | 8840320 | Весной 1 | 1 | ||
| 24 | 8840321 | пружина 2 | 1 | ||
| 25 | S601-012004 | Кольцо | 2 | ||
| 26 | P560-050002 | Зажим | 2 | ||
| 27 | S017-080252 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 28 | S207-081002 | Гайка | 2 | ||
| 29 | S107-080202 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 3 | 8830076 | Золотник | 2 | ||
| 30 | S411-080002 | Шайба пружинная | 4 | ||
| 35 | S602-026004 | Кольцо | 1 | ||
| 36 | S017-080252 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 4 | 8840263 | Пробка (заглушка) | 1 | ||
| 5 | 8830081 | HOLDER | 1 | ||
| 6 | 8840285 | SPRING-LOWER | 1 | ||
| 7 | 8840286 | SPRING-UPPER | 1 | ||
| 8 | 8840289 | Весной основной | 1 | ||
| 8 | 8840317 | Весной основной | 1 | ||
| 9 | 8840264 | SPRING-RETAINER | 1 | ||
| N | @ | NOT INDIVIDUALLY SUPPLIED | AR | ||
| N11 | @ | O-RING | 1 | ||
| N12 | @ | SEAL-OIL | 1 | ||
| N14 | @ | RING-RETAINER,C TYPE | 2 | ||
| N17-4 | @ | WASHER-PLAIN | 1 | ||
| N31 | @ | PLUG | 7 | ||
| N34 | @ | WASHER-PLAIN | 1 |
