ARM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R140LC-9S(BRAZIL)

Код подсистемы:3520

Наименование:ARM SAFETY LOCK SYSTEM

Версия:

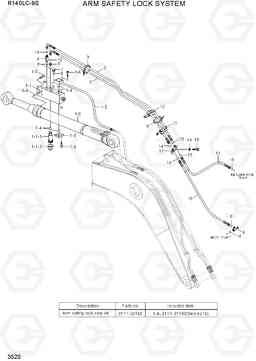

ARM SAFETY LOCK SYSTEM R140LC-9S(BRAZIL)

Поз.	Код	Наименование	Кол	Прим.
1	31Q4-52132	ARM SAFETY LOCK CYL	1
1-0	@	ARM CYL SUB ASSY	1	SEE 4210, *-1
1-1	31Q4-55030	LOCK VALVE-ARM SAFETY	1
1-1-1	XKCH-00049	Клапан предохранительный (разгрузочный, сброса давления)	1
1-1-2	DCP-001A	CAP	1
1-1-3	XKCH-00004	Ремкомплект / комплект уплотнений	1	NOT SHOWN
1-2	31Y1-31670	Трубка в сборе	1
1-6	S107-100456	Болт с шестигранной головкой (под шестигранник)	4
1-7	S107-100506	Болт с шестигранной головкой (под шестигранник)	4
10	P930-042039	Шланг в сборе	1	4.6, 4.1M BM
10	P930-042069	Шланг в сборе	1	ADJUST BOOM
11	P910-062035	Шланг в сборе	1	4.6, 4.1M BM
11	P910-062072	Шланг в сборе	1	ADJUST BOOM
12	31L7-10200	Зажим трубки	2
14	S621-011001	Кольцо уплотнительное (О-кольцо)	4
15	S621-012001	Кольцо уплотнительное (О-кольцо)	4
17	31N6-90660	termianl безопасности ВВЛ	1
18	S017-16075D	Болт с шестигранной головкой (под шестигранник)	1
19	S411-160006	Шайба пружинная	1
2	P930-042083	Шланг в сборе	1	4.6M BOOM, STD
2	P930-042078	Шланг в сборе	1	4.1M BOOM, OPT
2	P930-042070	Шланг в сборе	1	ADJUST BOOM
3	P930-062083	Шланг в сборе	1	4.6M BOOM, STD
3	P930-062078	Шланг в сборе	1	4.1M BOOM, OPT
3	P930-062070	Шланг в сборе	1	ADJUST BOOM
4	X500-110001	Разъем	1
5	X520-110011	Штуцер 90 orfs	1
6	X840-515151	Переходник	1
7	P220-110102	Заглушка	1
8	S631-011004	Кольцо уплотнительное (О-кольцо)	4
9	S552-020102	Зажим	10
K	31Y1-32160	Ремкомплект / комплект уплотнений (ремкомплект)	1	SEE ILLUST
K1-4	Y171-019004	Кольцо уплотнительное (О-кольцо)	4
