UPPER HYD PIPING(BASE) экскаватора гусеничного Hyundai R160LC-9S(BRAZIL)

UPPER HYD PIPING(BASE) экскаватора гусеничного Hyundai R160LC-9S(BRAZIL) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:3100

Наименование:UPPER HYD PIPING(BASE)

Версия:

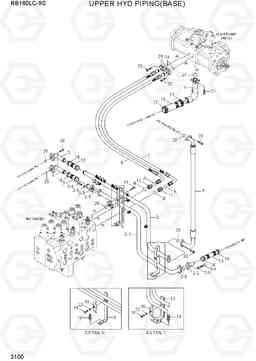

UPPER HYD PIPING(BASE) R160LC-9S(BRAZIL)

Поз.	Код	Наименование	Кол
1	31Q5-18110	в сборе Всасывающий трубопровод	1
10	31Q4-11190	Кронштейн трубы	1
11	X500-110004	Разъем	2
12	P760-063019	Рукав высокого давления (РВД)	1
13	31Q4-13270	Рукав высокого давления (РВД)	1
14	P760-101028	Рукав высокого давления (РВД)	1
15	S572-570006	Зажим	4
16	S572-640006	Зажим	8
17	31N6-11190	Зажим	4
18	S017-120706	Болт с шестигранной головкой (под шестигранник)	2
19	S037-103026	Болт	4
2	31Q5-18120	трубы югу сборе возврат	1
2-1	31Q5-18200	Трубка в сборе	1
2-2	31ER-11111	Клапан обратный	1
2-3	31ER-11121	Клапан обратный	1
2-4	S109-120456	Болт с шестигранной головкой (под шестигранник)	4
2-5	Y172-003004	О кольцо	2
2-6	S403-122006	Плоская шайба	4
20	S109-100306	Болт с шестигранной головкой (под шестигранник)	20
21	S109-120306	Болт с шестигранной головкой (под шестигранник)	8
22	S403-12200B	Плоская шайба	2
24	Y171-019004	Кольцо уплотнительное (О-кольцо)	2
25	Y171-027004	Кольцо уплотнительное (О-кольцо)	3
26	Y172-003004	О кольцо	2
27	S631-071001	Кольцо уплотнительное (О-кольцо)	1
29	P174-120102	фланец гидрокси, сплит	4
3	31Q5-18210	Трубка в сборе	1
30	31N4-14240	Трубный зажим	2
31	P760-073019	Рукав высокого давления (РВД)	1
4	31Q5-11160	Трубка в сборе	1
5	31Q4-12130	Трубка в сборе	1
6	31Q4-11180	возвращение кронштейн	1
7	P993-128421	HOSE ASSY ORFS, FLG 0x90	1
8	P993-128420	HOSE ASSY ORFS, FLG 0x90	1
9	31Q5-18220	Рукав высокого давления (РВД)	1
A	S621-018001	О кольцо	2
B	S631-024004	Кольцо уплотнительное (О-кольцо)	2
