Редуктор хода (Тип 1) экскаватора гусеничного Hyundai R260LC-9S(BRAZIL)
Редуктор хода (Тип 1) экскаватора гусеничного Hyundai R260LC-9S(BRAZIL) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4152

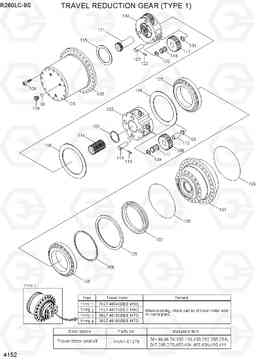

Наименование:TRAVEL REDUCTION GEAR (TYPE 1)
Версия:
TRAVEL REDUCTION GEAR (TYPE 1) R260LC-9S(BRAZIL)
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
N | @ | NOT SUPPLIED PARTS | 1 | ||
* | @ | TRAVEL MOTOR ASSY | 1 |
SEE 4150
|
|
*-1 | XKAH-01577 | Редуктор хода | 1 | ||
*-11 | XKAH-01421 | Водило в сборе 1 (первая передача) | 1 | ||
*-12 | XKAH-01422 | Водило в сборе 2 (вторая передача) | 1 | ||
*-13 | XKAH-01420 | подключите сборе RO, pf1 / 2 | 3 | ||
*-2 | @ | CONTROL PART ASSY | 1 |
SEE 4150
|
|
*-3 | @ | TRAVEL MOTOR UNIT | 1 |
SEE 4151
|
|
*-4 | @ | RELIEF VALVE ASSY | 1 |
SEE 4150
|
|
101 | XKAH-01281 | SPINDLE | 1 | ||
103 | XKAH-01282 | Водило (планетарной передачи) | 1 | ||
105 | XKAH-01578 | Ступица | 1 | ||
106 | XKAH-00348 | кусок расстояние | 1 | ||
107 | XKAH-01110 | подшипник вала (г) | 3 | ||
108 | XKAH-01102 | Шестерня планетарная (сателлит) 1 | 4 | ||
109 | XKAH-01101 | Шайба упорная передняя | 8 | ||
110 | XKAH-01113 | Палец | 4 | ||
111 | XKAH-01103 | Подшипник роликовый игольчатый | 4 | ||
112 | XKAH-01104 | Плавающая втулка | 4 | ||
113 | XKAH-01105 | подшипник вала (F) | 4 | ||
114 | XKAH-01107 | Солнечная (центральная / планетарная) шестерня | 1 | ||
115 | XKAH-01108 | Кольцо стопорное | 1 | ||
117 | XKAH-01109 | Шестерня планетарная (сателлит), задняя | 3 | ||
118 | XKAH-01003 | Подшипник игольчатый | 3 | ||
121 | XKAH-01116 | привод | 1 | ||
122 | XKAH-01114 | SPRING-PIN | 3 | ||
123 | XKAH-01117 | Крышка | 1 | ||
124 | XKAH-00755 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
125 | XKAH-01099 | / шарикоподшипник | 2 | ||
128 | XKAH-00032 | подключаемые RO | 3 | ||
129 | XKAH-01283 | уплотнительное кольцо | 1 | ||
131 | XKAH-01111 | Шайба упорная задняя | 6 | ||
132 | XKAH-01284 | Шайба упорная, C | 1 | ||
133 | XKAH-00344 | плита тяги | 1 | ||
134 | XKAH-01285 | CARRIER 1 | 1 | ||
136 | XKAH-01286 | прокладке | 2 | ||
K | XKAH-01279 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
K102 | XKAH-00916 | Плавающее уплотнение (сальник) | 2 | ||
K126 | XKAH-00028 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K130 | XKAH-00335 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K38 | XKAH-00035 | Кольцо уплотнительное (О-кольцо) | 3 |
