SINGLE ACTING MAIN PIPING KIT экскаватора гусеничного Hyundai R210LC-7(#98001-)

SINGLE ACTING MAIN PIPING KIT экскаватора гусеничного Hyundai R210LC-7(#98001-) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:3725

Наименование:SINGLE ACTING MAIN PIPING KIT

Версия:

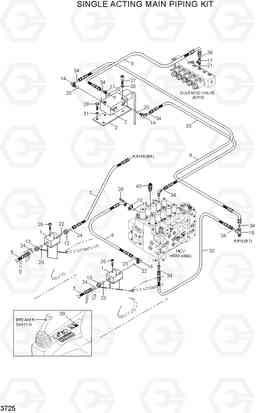

SINGLE ACTING MAIN PIPING KIT R210LC-7(#98001-)

Поз.	Код	Наименование	Кол	Прим.
*	@	S/ACT HYD PIPING KIT	1	SEE 3700,3710
*-1	@	S/ACT PIPING KIT	1	SEE 3700,3710
*-11	@	S/ACT MAIN PIPING KIT	1	SEE 3700,3710
*-12	@	ATTACH PIPING KIT	1
1	31N6-91540	Совместное сборе шланг	2
10	P173-160104	фланец гидрокси, сплит	2
11	X500-110001	Разъем	1
12	X500-110005	Разъем	1
13	X500-110021	Разъем	2
14	X520-110001	Штуцер 90 orfs	2
16	X520-110005	Штуцер 90 orfs	1
17	X820-045151	Тройник	1
18	X840-515151	Переходник	1
19	Y171-024004	Кольцо уплотнительное (О-кольцо)	1
2	31N6-91230D	Электромагнитный ВВЛ выключатель	1
2-1	XKBN-00192	Катушка выключателя золь	1	NOT SHOWN
20	S631-011004	Кольцо уплотнительное (О-кольцо)	3
21	S631-014004	Кольцо уплотнительное (О-кольцо)	1
22	S631-029004	Кольцо уплотнительное (О-кольцо)	2
23	S631-038004	Кольцо уплотнительное (О-кольцо)	2
24	S621-021001	О кольцо	5
26	S109-120652	Болт с шестигранной головкой (под шестигранник)	4
27	S109-080452	Болт с шестигранной головкой (под шестигранник)	2
28	S109-100306	Болт с шестигранной головкой (под шестигранник)	4
29	S017-100256	Болт с шестигранной головкой (под шестигранник)	2
3	31N6-91250	Кронштейн золь ВВЛ	1
30	S411-080002	Шайба пружинная	2
31	S411-100006	Шайба пружинная	2
32	P910-042018	Шланг в сборе	1
33	P910-042044	Шланг в сборе	1
34	S621-011001	Кольцо уплотнительное (О-кольцо)	7
39	21E6-30540	рубильником	1
40	31EM-10060	PORT RELIEF VALVE	1
5	P973-166327	Рукав высокого давления (РВД)	2
6	31N6-92271	Рукав высокого давления (РВД)	1
7	P913-163023	Шланг в сборе	1
8	P930-042044	Шланг в сборе	1
9	P930-042030	Шланг в сборе	1
