UPPER HYDRAULIC PIPING(BASE) экскаватора гусеничного Hyundai R110-7(INDIA)

Код подсистемы:3030

Наименование:UPPER HYDRAULIC PIPING(BASE)

Версия:

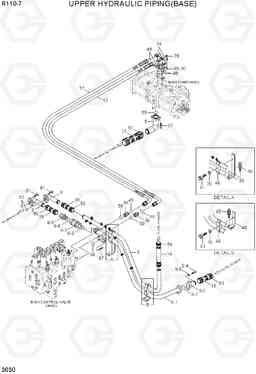

UPPER HYDRAULIC PIPING(BASE) R110-7(INDIA)

Поз.	Код	Наименование	Кол	Прим.
13	31N3-70380	Рукав высокого давления (РВД)	1
14	P760-063040	Рукав высокого давления (РВД)	1
15	P760-073027	Рукав высокого давления (РВД)	1
27	P760-093028	Рукав высокого давления (РВД)	1
28	P760-063019	Рукав высокого давления (РВД)	2
36	X500-110004	Разъем	2
39	31N4-14250	BRACKET-R/PIPE	1
40	31N4-14260	BRACKET-R/PIPE	1
46	31EG-12190	Трубный зажим	2
48	Y171-019001	Кольцо уплотнительное (О-кольцо)	2
49	S621-018001	О кольцо	4
5	31N3-13110	PIPE ASSY-SUCTION	1
50	S631-024001	Кольцо уплотнительное (О-кольцо)	2
52	S631-038001	Кольцо уплотнительное (О-кольцо)	2
53	S572-630006	Зажим	4
54	S631-048001	Кольцо уплотнительное (О-кольцо)	1
55	S631-070001	Кольцо уплотнительное (О-кольцо)	1
56	S572-570006	Зажим	12
57	S572-930006	Зажим	4
6	31N3-13120	RETURN PIPE SUB ASSY	1
6-1	31N3-13010	PIPE ASSY-SUCTION	1
6-2	31ER-11111	Клапан обратный	1
6-3	31E9-0142	Клапан обратный	1
6-4	S109-120456	Болт с шестигранной головкой (под шестигранник)	2
6-5	34EA-10120	Соединитель	1
6-6	S631-044004	Кольцо уплотнительное (О-кольцо)	2
6-7	Y172-003004	О кольцо	1
6-8	S403-122006	Плоская шайба	2
61	S017-120706	Болт с шестигранной головкой (под шестигранник)	2
65	S037-103026	Болт	4
67	S109-120306	Болт с шестигранной головкой (под шестигранник)	8
70	S403-12200B	Плоская шайба	2
74	31N6-15200	Колено фланцевое	2
75	S109-100356	Болт с шестигранной головкой (под шестигранник)	8
77	31N3-70370	Рукав высокого давления (РВД)	1
8	31N3-13140	Трубка в сборе	1
81	S109-100256	Болт с шестигранной головкой (под шестигранник)	8
89	P174-120102	фланец гидрокси, сплит	2
9	31N4-12291	Трубка в сборе	2
90	31N7-12100	фланец раскол	2
