Гидроцилиндр стрелы (тип 2) экскаватора гусеничного Hyundai R110-7(INDIA)
Гидроцилиндр стрелы (тип 2) экскаватора гусеничного Hyundai R110-7(INDIA) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4185
Наименование:BOOM CYLINDER(TYPE 2)
Версия:2013. 6.30 REV.13F

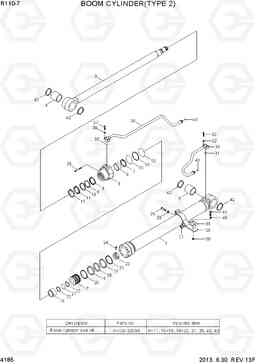

BOOM CYLINDER(TYPE 2) R110-7(INDIA)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31N3-50310 | Гидроцилиндр стрелы в сборе, правый | 1 |
DONG YANG
|
|
| * | 31N3-50320 | Гидроцилиндр стрелы в сборе, левый | 1 |
DONG YANG
|
|
| *-1 | @ | BOOM CYL SUB ASSY | 1 | ||
| 1 | XKCD-02549 | Гильза цилиндра атригера | 1 | ||
| 12 | XKCD-01600 | RETAINING RING | 1 | ||
| 16 | XKCD-01602 | CUSHION RING | 1 | ||
| 17 | XKCD-02556 | Поршень | 1 | ||
| 2 | XKCD-02550 | PIN BUSH | 1 | ||
| 23 | XKCD-02560 | NUT-PISTON | 1 | ||
| 24 | XKCD-02277 | установочный винт | 1 | ||
| 25 | XKCD-01578 | Болт с шестигранной головкой (под шестигранник) | 10 | ||
| 26 | XKCD-02561 | PIPE BAND ASSY | 1 | ||
| 27 | XKCD-02562 | PIPE BAND | 1 | ||
| 28 | XKCD-00533 | Шайба пружинная | 2 | ||
| 29 | XKCD-01478 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 3 | XKCD-02551 | Шток в сборе | 1 | ||
| 30 | XKCD-02563 | Трубка в сборе | 1 | ||
| 30 | XKCD-02569 | Трубка в сборе | 1 | ||
| 32 | XKCD-00989 | Шайба пружинная | 4 | ||
| 33 | XKCD-02491 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 34 | XKCD-02564 | Трубка в сборе | 1 | ||
| 34 | XKCD-02570 | Трубка в сборе | 1 | ||
| 36 | XKCD-00989 | Шайба пружинная | 4 | ||
| 37 | XKCD-02491 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 38 | XKCD-00569 | Гайка | 1 | ||
| 39 | XKCD-02565 | Зажим | 1 | ||
| 4 | XKCD-02550 | PIN BUSH | 1 | ||
| 40 | XKCD-00989 | Шайба пружинная | 1 | ||
| 41 | XKCD-02566 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 5 | XKCD-02552 | ROD COVER | 1 | ||
| 6 | XKCD-01596 | Род Буш | 1 | ||
| 7 | XKCD-01009 | Кольцо | 1 | ||
| K | XKCD-02658 | Ремкомплект / комплект уплотнений | 1 |
SEE ILLUST
|
|
| K10 | XKCD-02555 | BACK UP RING | 1 | ||
| K11 | XKCD-01599 | пыль стеклоочистителя | 1 | ||
| K13 | XKCD-00974 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K14 | XKCD-01571 | BACK UP RING | 1 | ||
| K15 | XKCD-01198 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K18 | XKCD-02557 | PISTON SEAL | 1 | ||
| K19 | XKCD-02558 | Кольцо изнашиваемое | 2 | ||
| K20 | XKCD-01576 | DUST RING | 2 | ||
| K21 | XKCD-01258 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K22 | XKCD-02559 | RING-BACK UP | 2 | ||
| K31 | XKCD-01479 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K35 | XKCD-01479 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K42 | XKCD-02567 | WIPER-PIN | 4 | ||
| K43 | XKCD-00992 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K8 | XKCD-02553 | BUFFER SEAL | 1 | ||
| K9 | XKCD-02554 | U-PACKING | 1 |
