Гидроцилиндр рукояти (тип 1) экскаватора гусеничного Hyundai R110-7(INDIA)
Гидроцилиндр рукояти (тип 1) экскаватора гусеничного Hyundai R110-7(INDIA) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4190
Наименование:ARM CYLINDER(TYPE 1)
Версия:2014.01.31 REV.14A

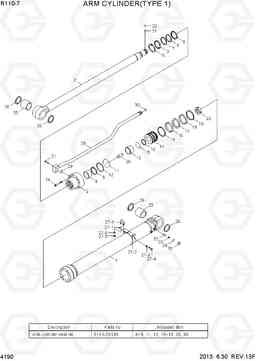

ARM CYLINDER(TYPE 1) R110-7(INDIA)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31N3-50132 | Гидроцилиндр рукояти в сборе | 1 | ||
| * | 31N3-50133 | Гидроцилиндр рукояти в сборе | 1 | ||
| *-1 | 31Y1-23022 | ARM CYL SUB ASSY | 1 |
WITHOUT PIPE
|
|
| 1 | 31Y1-23031 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-089000 | Кольцо стопорное | 1 | ||
| 13 | 31YC-22100 | Кольцо | 1 | ||
| 13 | XKCC-01335 | CUSHION RING | 1 | ||
| 14 | 31Y1-23120 | Поршень | 1 | ||
| 14 | XKCC-01336 | Поршень | 1 | ||
| 2 | 31Y1-23080 | Шток в сборе | 1 | ||
| 2 | XKCC-01333 | Шток в сборе | 1 | ||
| 20 | 31YC-29250 | SPACER-CUSHION | 1 | ||
| 20 | XKCC-01339 | CUSHION SPEAR | 1 | ||
| 21 | Y890-015011 | BALL-STEEL | 12 | ||
| 21 | XKCC-01340 | PARALLEL PIN | 12 | ||
| 22 | S114-080084 | Комплект винтов | 1 | ||
| 22 | XKCC-01341 | PISTON NUT | 1 | ||
| 23 | 31YC-61280 | Гайка | 1 | ||
| 23 | XKCC-01342 | установочный винт | 1 | ||
| 24 | S109-140854 | Болт с шестигранной головкой (под шестигранник) | 14 | ||
| 24 | XKCC-01148 | Болт с шестигранной головкой (под шестигранник) | 14 | ||
| 25 | 31YC-11631 | Втулка | 2 | ||
| 26 | Y010-065080 | Кольцо | 4 | ||
| 27 | 31Y1-23130 | Стяжной хомут | 1 | ||
| 27-1 | 31Y1-23140 | Хомут | 1 | ||
| 27-2 | 31YC-31050 | BAND | 1 | ||
| 27-3 | S071-022730 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 27-4 | S011-100352 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 27-5 | S201-101002 | Гайка | 2 | ||
| 27-6 | S411-100002 | Шайба пружинная | 4 | ||
| 28 | 31Y1-23170 | Трубка в сборе | 1 | ||
| 3 | 31Y1-23111 | Сальник | 1 | ||
| 31 | S107-100456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 31 | XKCC-00278 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 32 | 31YC-2A040 | Клапан обратный | 1 | ||
| 32 | XKCC-00168 | Клапан обратный | 1 | ||
| 33 | 31YC-99071 | винтовая пружина | 1 | ||
| 33 | XKCC-00013 | винтовая пружина | 1 | ||
| 34 | XKCC-00065 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 35 | P220-110103 | Заглушка | 1 | ||
| 35 | XKCC-00014 | Заглушка | 1 | ||
| 4 | S732-075040 | Втулка | 1 | ||
| 5 | XKCC-01334 | Сальник | 1 | ||
| 5 | Y191-081000 | Кольцо стопорное | 1 | ||
| K | 31Y1-23190 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | S632-105004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | S642-105003 | Кольцо | 1 | ||
| K15 | S632-060004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K15 | XKCC-01337 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K16 | S642-060003 | Кольцо | 2 | ||
| K16 | XKCC-01338 | BACK UP RING | 2 | ||
| K17 | Y450-110000 | уплотнение поршня, хорошо | 1 | ||
| K17 | XKCC-00770 | PISTON SEAL | 1 | ||
| K18 | Y310-110000 | Кольцо изнашиваемое | 2 | ||
| K18 | XKCC-01017 | Кольцо изнашиваемое | 2 | ||
| K19 | Y440-110000 | Пыльник | 2 | ||
| K29 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K30 | S621-018001 | О кольцо | 1 | ||
| K34 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K6 | Y220-075011 | уплотнение штока | 1 | ||
| K6 | XKCC-01012 | уплотнение штока | 1 | ||
| K7 | Y180-075020 | Кольцо | 1 | ||
| K8 | Y240-075013 | Кольцевой буфер | 1 | ||
| K8 | XKCC-01023 | Кольцевой буфер | 1 | ||
| K9 | Y110-075011 | стеклоочиститель пыли | 1 | ||
| K9 | XKCC-01022 | WIPER-DUST | 1 |
