Поворотный редуктор экскаватора гусеничного Hyundai R140LC-9(INDIA)

Поворотный редуктор экскаватора гусеничного Hyundai R140LC-9(INDIA) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:4110

Наименование:SWING REDUCTION GEAR

Версия:2013. 7.31 REV.13G

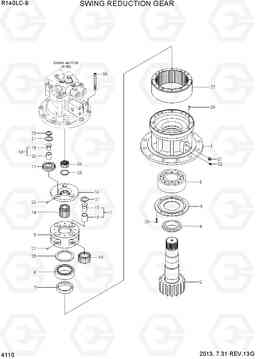

SWING REDUCTION GEAR R140LC-9(INDIA)

Поз.	Код	Наименование	Кол	Прим.
N	@	NOT SUPPLIED PARTS	AR
*-1	@	SWING MOTOR UNIT	1	SEE 4100
*-2	31Q4-11141	Поворотный редуктор	1
*-2	31Q4-11142	Поворотный редуктор	1
1	XKAQ-00511	CASING	1
10	XKAQ-00810	Шестерня планетарная (сателлит) 2	4
11	XKAQ-00811	PIN ASSY 2	4
14	XKAQ-00519	Солнечная (центральная / планетарная) шестерня №2	1
15	XKAQ-00814	Водило в сборе 1 (первая передача)	1
16	XKAQ-00520	CARRIER 1	1
17	XKAQ-00815	Шестерня планетарная (сателлит) 1	3
18	XKAQ-00816	Палец	3
2	XKAQ-00512	Вал приводной (ведущий)	1
21	XKAQ-00093	Шайба упорная, B	4
21	XKAQ-00093	Шайба упорная, B	3
22	XKAQ-00086	Палец	4
22	XKAQ-00086	Палец	3
23	XKAQ-00085	кольцо остановка	3
24	XKAQ-00523	Солнечная (центральная / планетарная) шестерня №1	1
25	XKAQ-00084	кольцо остановка	1
26	XKAQ-00524	плита сторона № 1	1
27	XKAQ-00782	Шестерня коронная (кольцевая, планетарная)	1
28	XKAQ-00091	контактный стук	4
29	XKAQ-00526	Болт с шестигранной головкой (под шестигранник)	9
3	XKAQ-00513	заглушка	1
30	XKAQ-00527	Болт с шестигранной головкой (под шестигранник)	10
31	XKAQ-00049	Пробка (заглушка)	1
32	XKAQ-00066	Пробка (заглушка)	2
4	XKAQ-00514	Вставка	1
5	XKAQ-00515	подшипник SPH ролик	1
6	XKAQ-00089	подшипник цил ролик	1
7	XKAQ-00087	Сальник	1
8	XKAQ-00809	Водило в сборе 2 (вторая передача)	1
9	XKAQ-00516	Водило (планетарной передачи)	1
N*	@	SWING MOTOR ASSY	1	-1,-2
N12	XKAQ-00812	Палец	1
N13	XKAQ-00813	Втулка (2)	1
N19	XKAQ-00817	Палец стальной	1
N20	XKAQ-00818	Втулка (1)	1
