Гидроцилиндр рукояти экскаватора гусеничного Hyundai R220LC-9(INDIA)
Гидроцилиндр рукояти экскаватора гусеничного Hyundai R220LC-9(INDIA) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4210
Наименование:ARM CYLINDER
Версия:

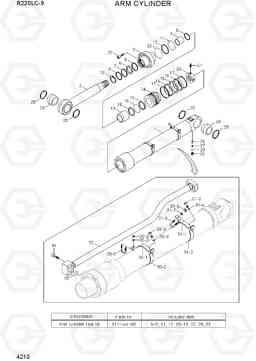

ARM CYLINDER R220LC-9(INDIA)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| * | 32Q6-50130 | Гидроцилиндр рукояти в сборе | 1 |
STD
|
|
| * | 32Q6-50130BG | Гидроцилиндр рукояти в сборе | 1 |
COLOR CHNG
|
|
| * | 31Q6-56100 | Гидроцилиндр рукояти в сборе | 1 |
L/REACH
|
|
| *-1 | 31Y1-28631 | ARM CYL SUB ASSY | 1 |
STD, W/O PIPE
|
|
| *-1 | 31Y1-36980 | ARM CYL SUB ASSY | 1 |
L/REACH,W/O PIPE
|
|
| 1 | 31Y1-44240 | Гильза цилиндра атригера | 1 |
STD
|
|
| 1 | 31Y1-36990 | Гильза цилиндра атригера | 1 |
L/REACH
|
|
| 10 | Y190-114000 | Кольцо стопорное | 1 | ||
| 13 | 31YC-28030 | Кольцо | 1 | ||
| 14 | 31Y1-28771 | Поршень | 1 | ||
| 2 | 31Y1-44260 | Шток в сборе | 1 |
STD
|
|
| 2 | 31Y1-37040 | Шток в сборе | 1 |
L/REACH
|
|
| 20 | 31YC-68050 | Гайка | 1 | ||
| 21 | S114-100164 | Комплект винтов | 1 | ||
| 23 | S109-180854 | Болт с шестигранной головкой (под шестигранник) | 14 | ||
| 24 | 31YC-11141 | Втулка поршневого пальца | 2 |
STD
|
|
| 24 | 61QH-73020 | Втулка поршневого пальца | 2 |
L/REACH
|
|
| 25 | Y000-080200 | Кольцо | 4 | ||
| 26 | 31YC-2A070 | Клапан обратный | 1 | ||
| 27 | 31YC-99071 | винтовая пружина | 1 | ||
| 29 | P220-110103 | Заглушка | 1 | ||
| 3 | 31Y1-28741 | Сальник | 1 | ||
| 30 | 31Y1-29170 | группа в сборе R | 1 | ||
| 30-1 | 31Y1-29180 | Хомут | 1 | ||
| 30-2 | 31Y1-29190 | Хомут | 1 | ||
| 30-3 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 30-4 | S411-120002 | Шайба пружинная | 2 | ||
| 30-5 | S071-023430 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 30-6 | S201-101002 | Гайка | 2 | ||
| 30-7 | S411-100002 | Шайба пружинная | 2 | ||
| 31 | 31Y1-29200 | группа в сборе б | 1 | ||
| 31-1 | 31Y1-29210 | Хомут | 1 | ||
| 31-2 | 31Y1-29190 | Хомут | 1 | ||
| 31-3 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 31-4 | S411-120002 | Шайба пружинная | 2 | ||
| 31-5 | S071-023430 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 31-6 | S201-101002 | Гайка | 2 | ||
| 31-7 | S411-100002 | Шайба пружинная | 2 | ||
| 32 | 31Y1-29220 | Трубка в сборе - R | 1 |
STD
|
|
| 32 | 31Y1-37070 | Трубка в сборе - R | 1 |
L/REACH
|
|
| 34 | S107-120554 | Болт | 4 | ||
| 4 | S732-100040 | Втулка | 1 | ||
| 5 | Y191-107000 | Кольцо стопорное | 1 | ||
| K | 31Y1-44160 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | S631-130004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | 31YC-CP130 | Кольцо | 1 | ||
| K15 | Y420-140002 | Уплотнение | 1 | ||
| K16 | Y310-140103 | Кольцо изнашиваемое | 2 | ||
| K17 | Y440-140202 | Пыльник | 2 | ||
| K18 | S632-075004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K19 | S642-075003 | Кольцо | 2 | ||
| K22 | S632-140004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K28 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K33 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K6 | Y220-100013 | уплотнение штока | 1 | ||
| K7 | Y180-100020 | Кольцо | 1 | ||
| K8 | Y240-100012 | Кольцевой буфер | 1 | ||
| K9 | Y110-100011 | стеклоочиститель пыли | 1 | ||
| N2-3 | @ | SPEAR-CUSHION | 1 |
NOT SHOWN
|
