Гидроцилиндр стрелы экскаватора гусеничного Hyundai R340LC-7(INDIA)
Гидроцилиндр стрелы экскаватора гусеничного Hyundai R340LC-7(INDIA) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4180
Наименование:BOOM CYLINDER
Версия:

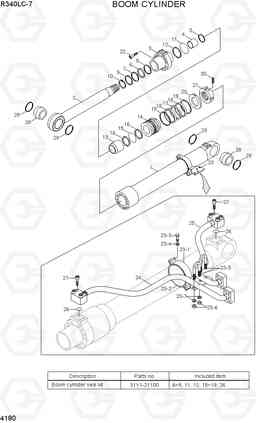

BOOM CYLINDER R340LC-7(INDIA)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 31N9-50122BG | Гидроцилиндр стрелы в сборе, левый | 1 |
COLOR CHNG
|
||
| * | 31N9-50122 | BOOM CYL ASSY-LH | 1 | ||
| * | 31N9-50112 | BOOM CYL ASSY-RH | 1 | ||
| * | 31N9-50112BG | Гидроцилиндр стрелы в сборе, правый | 1 |
COLOR CHNG
|
|
| 1 | 31Y1-20930 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-121000 | Кольцо стопорное | 1 | ||
| 13 | 31YC-23060 | Кольцо | 1 | ||
| 14 | 31Y1-08780 | Поршень | 1 | ||
| 2 | 31Y1-20981 | ROD ASSY | 1 | ||
| 20 | 31YC-66071 | Стопорная шайба (кольцо) | 1 | ||
| 21 | 31YC-61154 | Гайка | 1 | ||
| 22 | S109-200904 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 23 | 31Y1-21021 | BAND ASSY-LH | 1 | ||
| 23 | 31Y1-21031 | BAND ASSY-RH | 1 | ||
| 23-1 | 31Y1-21041 | BAND SUB ASSY-LH | 1 | ||
| 23-1 | 31Y1-21051 | BAND SUB ASSY-RH | 1 | ||
| 23-2 | 31YC-32240 | BAND | 1 | ||
| 23-3 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 23-4 | S411-120002 | Шайба пружинная | 4 | ||
| 23-5 | S071-023430 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 23-6 | S201-101002 | Гайка | 4 | ||
| 23-7 | S411-100002 | Шайба пружинная | 4 | ||
| 24 | 31Y1-21061 | PIPE ASSY-LH | 1 | ||
| 24 | 31Y1-21071 | PIPE ASSY-RH | 1 | ||
| 25 | 31Y1-19171 | Трубка в сборе | 1 | ||
| 25 | 31Y1-19181 | Трубка в сборе | 1 | ||
| 27 | S107-120554 | Болт | 8 | ||
| 28 | 31YC-11405 | Втулка поршневого пальца | 2 | ||
| 29 | Y000-100100 | Кольцо | 4 | ||
| 3 | 31Y1-21010 | Сальник | 1 | ||
| 30 | S114-080184 | Комплект винтов шестигранников (торцевой ключ) | 1 | ||
| 4 | S732-105045 | BUSHING-DD2 | 1 | ||
| 5 | Y191-112000 | Кольцо стопорное | 1 | ||
| K | 31Y1-21100 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | S631-140004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | S641-140003 | Кольцо | 1 | ||
| K15 | S632-090004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K16 | S642-090003 | Кольцо | 2 | ||
| K17 | Y420-150000 | Уплотнение | 1 | ||
| K18 | Y310-150100 | Кольцо изнашиваемое | 2 | ||
| K19 | Y440-150000 | Пыльник | 2 | ||
| K26 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K6 | Y220-105011 | уплотнение штока | 1 | ||
| K7 | Y180-105120 | Кольцо | 1 | ||
| K8 | Y240-105013 | Кольцевой буфер | 1 | ||
| K9 | Y110-105011 | стеклоочиститель пыли | 1 |
