UPPER HYD PIPING 1 экскаватора гусеничного Hyundai R80-7(INDIA)
UPPER HYD PIPING 1 экскаватора гусеничного Hyundai R80-7(INDIA) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3100
Наименование:UPPER HYD PIPING 1
Версия:2013. 6.30 REV.13F

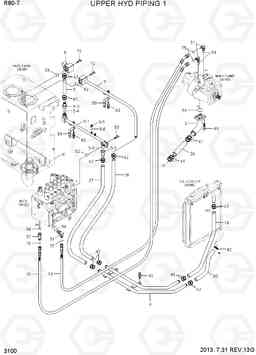

UPPER HYD PIPING 1 R80-7(INDIA)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | P923-126038 | Шланг в сборе | 2 | ||
| 26 | P760-082047 | Рукав высокого давления (РВД) | 1 | ||
| 27 | 31N1-18310 | Рукав высокого давления (РВД) | 1 | ||
| 28 | 31N1-18320 | Рукав высокого давления (РВД) | 1 | ||
| 3 | 31N1-18201 | SUCTION PIPE | 1 | ||
| 3 | 31N1-18700 | SUCTION PIPE | 1 | ||
| 3 | 31N1-18201 | SUCTION PIPE | 1 | ||
| 31 | X520-110004 | Штуцер 90 orfs | 3 | ||
| 32 | 31N8-40230 | Соединитель | 1 | ||
| 39 | 31N1-18271 | BRACKET-R/PIPE | 2 | ||
| 4 | 31N1-18511 | RETURN PIPE | 1 | ||
| 41 | S572-780006 | Зажим | 4 | ||
| 41 | 11N1-DA0110 | Deleted... | 2 | ||
| 42 | S572-460006 | Зажим | 20 | ||
| 42 | 11N1-DA0090 | Deleted... | 10 | ||
| 43 | S037-103026 | Болт | 10 | ||
| 49 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 5 | 31N1-18452 | RETURN PIPE SUB ASSY | 1 | ||
| 5-1 | 31N1-18222 | RERURN PIPE | 1 | ||
| 5-2 | 31M5-52121 | Клапан обратный | 1 | ||
| 5-3 | 31M5-52111 | Клапан обратный | 1 | ||
| 5-4 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 5-5 | X710-100104 | Крышка | 1 | ||
| 5-6 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 50 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 51 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 51 | Y172-010004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 51 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 52 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 53 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 54 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 6 | 31N1-18431 | RETURN PIPE | 1 | ||
| 7 | 31N1-18251 | RETURN PIPE | 1 | ||
| 72 | S109-100806 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 75 | S621-018001 | О кольцо | 4 | ||
| 79 | 31N1-18330 | Рукав высокого давления (РВД) | 1 | ||
| 80 | 31N1-18340 | Рукав высокого давления (РВД) | 1 | ||
| 9 | P760-052016 | Рукав высокого давления (РВД) | 1 |
