BOTTOM PLATE MOUNTING экскаватора гусеничного Hyundai R80-7(INDIA)
BOTTOM PLATE MOUNTING экскаватора гусеничного Hyundai R80-7(INDIA) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6160
Наименование:BOTTOM PLATE MOUNTING
Версия:2013. 7.31 REV.13G

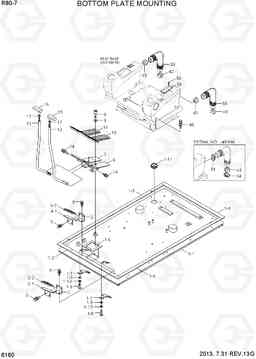

BOTTOM PLATE MOUNTING R80-7(INDIA)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 74N6-10100 | Нижняя пластина в сборе | 1 | ||
| 1-1 | 74N6-10110 | Нижняя пластина ва | 1 | ||
| 1-10 | S411-100006 | Шайба пружинная | 4 | ||
| 1-11 | 71E9-10630 | Уплотнительная втулка | 1 | ||
| 1-2 | 71N6-11100 | коврик резиновый | 1 | ||
| 1-3 | 71N6-11110 | коврик резиновый | 1 | ||
| 1-4 | 71N6-11120 | коврик резиновый | 1 | ||
| 1-5 | 71N6-11130 | коврик резиновый | 1 | ||
| 1-6 | 71N6-11140 | Резиновая прокладка | 1 | ||
| 1-7 | 71E9-10661 | Крышка | 2 | ||
| 1-8 | S017-100156 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-9 | S403-10200B | Плоская шайба | 4 | ||
| 10 | 71N6-10201 | Педаль резина, LH | 1 |
DELETED
|
|
| 11 | 71N6-10221 | резиновые педали, относительной влажности | 1 |
DELETED
|
|
| 12 | 71N6-10230 | рычаг путешествия, LH | 1 | ||
| 13 | 71N6-10240 | рычаг путешествия, относительной влажности | 1 | ||
| 14 | S037-103026 | Болт | 4 | ||
| 15 | 71N6-10251 | Ручка рычага, LH | 1 | ||
| 16 | 71N6-10261 | Ручка рычага, относительной влажности | 1 | ||
| 17 | S206-10100B | Гайка | 2 | ||
| 2 | 71N6-10130 | Кронштейн для ног | 2 |
STD
|
|
| 2 | 71N6-10130 | Кронштейн для ног | 1 |
SINGLE PEDAL
|
|
| 3 | 71N6-10310 | футов в сборе остальные LH | 1 | ||
| 3-1 | 71N6-10161 | резиновая подставка для ног, LH | 1 | ||
| 3-2 | 71N6-10150 | Кронштейн для ног, LH | 1 | ||
| 33 | 71N1-DA0240 | Втулка (распорная) | 2 | ||
| 4 | 71N6-10320 | футов в сборе остальные RH | 1 | ||
| 4-1 | 71N6-10181 | резиновая подставка для ног, относительной влажности | 1 | ||
| 4-2 | 71N6-10170 | Кронштейн для ног | 1 | ||
| 43 | 71N6-20450 | фильтр губка | 2 | ||
| 43 | 71N6-20450 | фильтр губка | 4 | ||
| 45 | S037-102526 | Болт | 4 | ||
| 5 | S037-102526 | Болт | 8 |
STD
|
|
| 5 | S037-102526 | Болт | 4 |
SINGLE PEDAL
|
|
| 55 | 11N6-90530 | COVER-CONTROL | 1 | ||
| 55 | 71N6-DA0040 | BRACKET-CONSOLE | 1 | ||
| 56 | S131-051546 | SCREW-W/WASHER | 4 | ||
| 6 | 71N6-10190 | Педаль кронштейн, LH | 1 | ||
| 6 | 71N6-D11060 | Deleted... | 1 | ||
| 7 | 71N6-10210 | Педаль кронштейн, относительной влажности | 1 | ||
| 7 | 71N6-D11070 | Deleted... | 1 | ||
| 8 | S109-100206 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 9 | S403-10200B | Плоская шайба | 4 |
